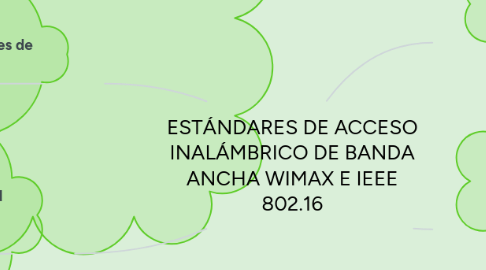

ESTÁNDARES DE ACCESO INALÁMBRICO DE BANDA ANCHA WIMAX E IEEE 802.16 por Mind Map: ESTÁNDARES DE ACCESO INALÁMBRICO DE BANDA ANCHA WIMAX E IEEE 802.16

1. Utiliza los enlaces inalámbricos con microondas o milimétricas radios de onda.

2. Utiliza la arquitectura de punto a multipunto con la azotea estacionario o antenas montados en torre

3. Son capaces de transmisiones de banda ancha (> 2 Mbps).

4. Proporcionar servicio de red pública a los clientes contribuyentes

5. ARQUITECTURA IEEE 802.16

5.1. IEEE802.16

5.1.1. Control de acceso al medio (MAC): una MAC común de normas de MAN inalámbricos de la capa física: 10 a 66 GHz.

5.2. IEEE 802.16a

5.2.1. Modificaciones MAC a 802.16.1 la capa física: de 2 a 11 GHz.

5.3. IEEE 802.16c

5.3.1. Detalla perfiles del sistema de 10-66 GHz

5.4. Estándar IEEE 802.16e

5.4.1. Las capas física y el control de acceso al medio para combinada fijos y móviles Operación en Bandas con licencia

5.5. IEEE 802.16.2

5.5.1. La coexistencia de los sistemas de acceso inalámbrico de banda ancha fija.

5.6. Normas IEEE 802.16 se refieren a la interfaz de aire entre la estación de transceptor del abonado y la estación transceptora base.

6. ARQUITECTURA DE PROTOCOLO

6.1. Protocolos definidos específicamente para problemas de dirección de transmisión inalámbrica relacionados con la transmisión de bloques de datos a través de la red

6.2. Trabajando de abajo hacia arriba, las dos capas más bajas del modelo de protocolo 802.16 corresponden a la capa física del modelo OSI e incluyen funciones tales como:

6.2.1. Codificación / decodificación de señales.

6.2.2. Generación / eliminación de preámbulos (para sincronización

6.2.3. Transmisión / recepción de bits.

6.3. Además, la capa física del modelo 802 incluye una especificación del medio de transmisión y la banda de frecuencia

6.4. Por encima de las capas físicas y de transmisión están las funciones asociadas con la prestación de servicios a los suscriptores. Éstos incluyen:

6.4.1. En la transmisión, reúna los datos en un cuadro con campos de dirección y detección de errores.

6.4.2. En la recepción, desmonte el cuadro y realice el reconocimiento de direcciones y la detección de errores

6.4.3. Gobernar el acceso al medio de transmisión inalámbrico.

6.5. Estas funciones se agrupan en una capa de control de acceso al medio (MAC).Sobre la capa MAC hay una capa de convergencia que proporciona funciones específicas del servicio que se proporciona. Un protocolo de capa de convergencia puede hacer lo siguiente:

6.5.1. Encapsule el encuadre de la PDU (unidad de datos de protocolo) de las capas superiores en los marcos nativos de la MACIFÍA 802.16.

6.5.2. Asigne las direcciones de una capa superior a direcciones 802.16.

6.5.3. Convierta los parámetros de QoS de la capa superior al formato MAC 802.16 nativo.

6.5.4. Adapte las dependencias temporales del tráfico de la capa superior al servicio MAC equivalente.

7. SERVICIOS

7.1. IEEE 802.16 está diseñado para soportar los siguientes servicios de portador:

7.1.1. Multidifusión de audio / video digital:

7.1.1.1. transporta transmisiones de audio / video digital unidireccionales a los suscriptores

7.1.1.2. Un caso especial de este servicio es el video de dos vías, como en las teleconferencia

7.1.2. Telefonía digital

7.1.2.1. soporta flujos de telefonía digital multiplexados

7.1.2.2. Este servicio es un servicio clásico de WLL que reemplaza el acceso por cable a la red telefónica pública.

7.1.3. ATM

7.1.3.1. proporciona un enlace de comunicaciones que admite la transferencia de celdas ATM como parte de una red ATM general.

7.1.4. Protocolo de Internet

7.1.4.1. soporta la transferencia de datagramas IP

7.1.4.2. El enlace 802.16 debe proporcionar un servicio eficiente y oportuno. Además, ahora se definen una variedad de servicios de QoS para redes basadas en IP, y 802.16 debería admitirlos.

7.1.5. LAN puenteada

7.1.5.1. Un servicio LAN de puente permite la transferencia de datos entre dos LAN con conmutación en la capa MAC.

7.1.6. Back-Haul

7.1.6.1. para redes de telefonía celular o digital inalámbrica

7.1.6.2. Un sistema 802.16 puede ser un medio conveniente para proporcionar troncales inalámbricos para estaciones base de telefonía inalámbrica.

7.1.7. Frame rele

7.1.7.1. similar a ATM. Frame relay utiliza tramas de longitud variable en contraste con las celdas de longitud fija de ATM.

8. CAPA MAC IEEE 802.16

8.1. Los datos transmitidos a través de la interfaz aérea 802.16 desde o hacia un suscriptor dado se estructuran como una secuencia de tramas MAC.

8.2. La trama MAC se refiere a la PDU que incluye información de control del protocolo MAC y datos de nivel superior

8.2.1. Esto no debe confundirse con una trama TDMA, que consiste en una secuencia de intervalos de tiempo

8.3. La secuencia de intervalos de tiempo a través de múltiples tramas TDMA que está dedicada a un suscriptor que forma un canal lógico.

8.4. las tramas MAC se transmiten a través de ese canal lógico.

9. CONEXIONES Y FLUJO DE SERVICIO

9.1. El protocolo 802.16 MAC está orientado a la conexión. Es decir, se establece una conexión lógica entre entidades pares (usuarios de MAC) antes del intercambio de datos entre esas entidades

9.2. Trama MAC incluye una ID de conexión, que es utilizada por el protocolo MAC para entregar datos entrantes al usuario MAC correcto

9.3. Los flujos de servicio proporcionan un mecanismo para la gestión de QoS ascendente y descendente

9.3.1. Algunos ejemplos de parámetros de flujo de servicio son la latencia (retardo máximo aceptable)

9.3.2. la fluctuación de fase (variación de retardo máximo aceptable)

9.3.3. el rendimiento (tasa de bits mínima aceptable)

10. FORMATO DE TRAMA

10.1. Encabezado

10.1.1. contiene la información de control de protocolo necesaria para el funcionamiento

10.1.1.1. Control de cifrado (1 bit): indica si la carga útil está cifrada.

10.1.1.2. Secuencia de clave de cifrado (4 bits): se puede utilizar una información de clave de cifrado si la carga útil está cifrada.

10.1.1.3. Longitud (11 bits): longitud en bytes de toda la trama MAC.

10.1.1.4. Identificador de conexión (16 bits): una dirección de capa MAC unidireccional que identifica una conexión a pares equivalentes en el suscriptor y la estación base MAC.

10.1.1.5. Tipo de encabezado (1 bit)

10.1.1.6. Indicador ARQ (1 bit)

10.2. Carga útil

10.2.1. la carga útil puede ser datos de un nivel superior (por ejemplo, una celda ATM, un paquete IP, un bloque de voz digital)

10.3. CRC

10.3.1. el campo de verificación de redundancia cíclica contiene un código de detección de errores

11. MENSAJES DE ADMINISTRACIÓN MAC IEEE 802.16

11.1. Descriptor de canal de enlace ascendente y descendente

11.2. Definición de acceso de enlace ascendente y descendente

11.3. Solicitud y respuesta de rango

11.4. Solicitud de registro, respuesta y confirmación

11.5. Solicitud y respuesta de administración de claves de privacidad

11.6. Solicitud, respuesta y confirmación dinámicas de adición de servicios

11.7. Solicitud, respuesta y confirmación de cambio de servicio dinámico

11.8. Solicitud y respuesta de eliminación de servicios dinámicos

11.9. Solicitud y respuesta de asignación de sondeo de multidifusión

11.10. Solicitud de tipo de concesión de datos de enlace descendente

11.11. Acuse de recibo de ARQ

12. CAPA FÍSICA IEEE 802.16

12.1. La capa física 802.16 admite una estructura diferente para los canales descendentes punto a multipunto y los canales ascendentes multipunto a punto

12.2. La transmisión en sentido ascendente

12.2.1. utiliza una técnica DAMA-TDMA (acceso múltiple por división de tiempo de acceso múltiple por asignación de demanda

12.2.2. La transmisión en sentido ascendente utiliza un código Reed-Solomon para la corrección de errores y un esquema de modulación basado en QPSK.

12.3. Transmisión En la dirección descendente

12.3.1. el estándar especifica dos modos de operación:

12.3.2. uno dirigido a admitir un flujo de transmisión continua (modo A), como audio o video.

12.3.3. un flujo de transmisión de ráfaga (modo B), tal como como el tráfico basado en IP.

12.4. Para el modo de flujo descendente, el esquema DAMA-TDMA se utiliza para el acceso al canal.

12.5. Hay tres técnicas alternativas disponibles para duplicar el tráfico entre el flujo ascendente y el descendente:

12.5.1. FDD con modulación adaptativa

12.5.1.1. este es el mismo esquema FDD utilizado en el modo ascendente, pero con una capacidad dinámica para cambiar la modulación y los esquemas de corrección de errores hacia adelante.

12.5.2. Dúplex por división de cambio de frecuencia (FSDD)

12.5.2.1. es similar a FDD, pero algunos o todos los suscriptores no son capaces de transmitir y recibir simultáneamente.

12.5.3. Dúplex por división de tiempo (TDD

12.5.3.1. Se utiliza una trama TDMA, con parte del tiempo asignado para la transmisión en sentido ascendente y parte para la transmisión en sentido descendente.

13. Cuestas Luis y Yadira Suntaisg
