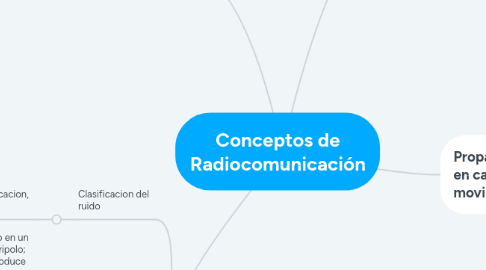

Conceptos de Radiocomunicación por Mind Map: Conceptos de Radiocomunicación

1. Interferencia

1.1. Interferencia electromagnetica; Conjunto de señales de radiofrecuencia no deseadas captadas por los receptores de un sistema y que degradan su sensibilidad

1.2. Intermodulaciones; señal que emiten elementos pasivos o activos de diversas frecuencias, ocasionando intermodulacion.

1.3. Int. Cocanal; Se produce en el porpio canal

1.4. Intermodulacion producida en transmisores

1.5. Intermodulacion producida en el receptor

1.6. Respuestas parasitas del receptor; provocadas por la propia circuiteria del receptor.

2. Ruido

2.1. Clasificacion del ruido

2.1.1. Ruido impulsivo, Ruido de cuantificacion, Ruido Termico

2.2. Caracterizacion matematica del ruido termico; RUIDO BLANCO

2.2.1. Ruido en un cuadripolo; se produce un ruido interno al cuadripoo por la naturaleza de los elementos

2.2.2. Ruido en un dipolo; la fuente de ruido solo puede ser interna

2.2.3. Ruido Frizz

3. Balance de potencia

3.1. Ganancia y pérdida, evalua la calidad de señal recibida

3.1.1. Parametros de la interfaz de radio

3.1.1.1. Transmisor y receptor

3.1.1.1.1. PIRE (potencia Isotropa Radiada Equivalente) y PRA (Potencia Radiada aparente); ruido interno y externo

3.1.2. Caracterizacion de una antena: Determinado por el diagrama de radiación, el cual identifica la ganancia, potencia y angulo de salida

3.1.2.1. Antena Transmisora; definida por la PIRE (Producto de la potencia de Tx por la Ganancia Isotropa).

3.1.2.2. Antena receptora; Es un concentrador de energía que se propaga por el espacio

3.1.3. Caracterizacion de un enlace y balance de potencia; Identificacion total de las pérdidas

4. Propagacion en canales moviles

4.1. Modelo de propagacion en tierra plana; distancias inferiores a 20km, donde se desprecia la curvatura de la tierra

4.2. Influencia conjunta del terreno y la atmosfera; El terreno circundante y la atmosfera condicionan la señal recibida

4.3. Influencia de los obtaculos del terreno; Se produce difraccion y perdida de señal.

4.4. Dos obstaculos aislados del terreno, Los obtaculos actuan como fuente de refraccion; EMP, WIKERSON,

4.5. Multiples obstaculos; El fenomeno de la difraccion en cadena se traduce en formulas,
