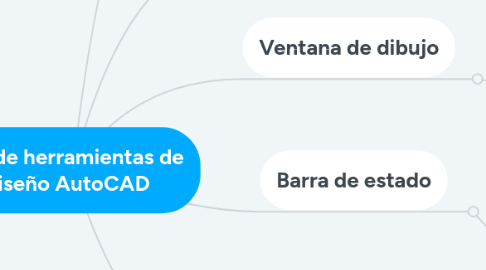

Uso de herramientas de diseño AutoCAD por Mind Map: Uso de herramientas de diseño AutoCAD

1. Barra de herramientas

1.1. En la barra de herramientas encontramos todos los comandos que usamos con más frecuencia para diseñar.

2. Inicio

2.1. El inicio o Home es una pestaña muy importante, porque por medio de ella podemos crear nuevos dibujos, podemos elegir figuras predeterminadas o podemos simplemente guardar o abrir un trabajo.

3. Ventana de dibujo

3.1. En la ventana de dibujo es donde sucede todo. En esta parte de la interfaz, es donde vamos a hacer nuestros dibujos, planos y cualquier diseño que queramos hacer.

4. Barra de estado

4.1. En ella encontramos las herramientas que usamos con más frecuencia y permite el cambio de configuraciones, como por ejemplo:

4.1.1. -Model(modelo): cambia la vista del dibujo de modelo en una ventana de presentación al espacio del papel.

4.1.2. Grid(rejilla): muestra una cuadrícula en el área de dibujo.

5. Ventana de comandos

5.1. Por medio de la ventana de comandos, podemos indicarle una serie de comandos al programa para que nos ayude y sepa qué hacer para así poder hacer un poco más rápido nuestros diseños. Por ejemplo

5.1.1. Si queremos hacer un polígono le indicamos al programa mediante la barra de comandos que queremos que tenga cierta cantidad de lados.
