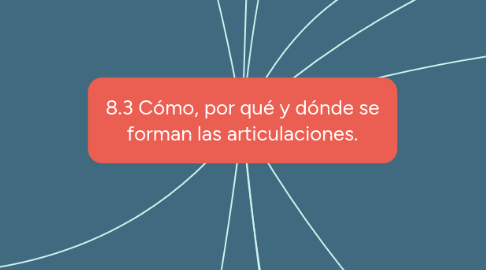

8.3 Cómo, por qué y dónde se forman las articulaciones. por Mind Map: 8.3 Cómo, por qué y dónde se forman las articulaciones.

1. La tensión tectónica controla la orientación de las articulaciones.

2. Articulación y estratigrafía mecánica

2.1. Diferencias en la resistencia y rigidez de la roca

2.1.1. La rigidez se relaciona con la resistencia de la capa a la deformación bajo la influencia de la tensión

2.1.1.1. Se describe mediante el elástico o el módulo E de Young

2.1.1.2. Una capa rígida tiene, por definición, un módulo de Young más alto que sus capas adyacentes

2.1.2. La resistencia se relaciona con la tensión diferencial: una roca fuerte puede soportar una tensión diferencial mayor (gran diferencia entre σ1 y σ3)

3. Durante la exhumación

3.1. Se elimina la sobrecarga que disminuye la tensión vertical y la tensión horizontal (en menor medida)

3.2. Un componente térmico adicional causa la contracción de la roca durante el enfriamiento

3.3. No se forman por hidrofractura

3.4. Articulaciones de descarga

3.5. σ3 es generalmente perpendicular a la superficie

3.6. No produce patrones poligonales, como las uniones columnares en rocas basálticas de enfriamiento más rápido, sino conjuntos de uniones regulares

3.7. Se controla mediante

3.7.1. Estructuras débiles preexistentes

3.7.2. Tensión tectónica en el momento de la unión

3.7.3. Tensión residual que se trabó cuando las rocas se tensaron y se deformaron a mayor lo más hondo

4. Controlada por deformación y desplazamiento

4.1. Los campos de tensión pueden generar poblaciones conjuntas y controlar su distribución y orientación

4.2. Cuanto más bruscamente cambie una capa la orientación, mayor será la densidad de la articulación

4.3. La extensión del arco exterior durante el plegado forma poblaciones de articulaciones que están controladas por el tamaño y la forma del pliegue

4.4. La reactivación de uniones o fallas en el corte genera una extensión local en un lado de la región de la punta y una contracción en el otro

4.5. El lado extensional típicamente desarrolla uniones de alto ángulo conocidas como grietas en las alasEl lado extensional típicamente desarrolla uniones de alto ángulo conocidas como grietas en las alas

5. En respuesta al esfuerzo tectónico

5.1. Causa directa de la unión, no solo durante la extensión sino también en el régimen de contracciones

5.2. Requieren altas presiones de fluido creadas por la carga vertical (sobrecarga)

5.3. Es el efecto combinado de

5.3.1. Aumento de la presión del fluido de los poros debido al entierro

5.3.2. Aumento de la sobrepresión debido al acortamiento horizontal

5.3.3. Componente de tensión tectónica

6. Durante enterramiento de capas sedimentarias

6.1. Experimentan cambios rápidos en la porosidad

6.2. Los fluidos que ocupan el espacio poroso son expulsados

6.2.1. Si este fluido no encuentra una salida fácil, quedará atrapado (temporal o permanentemente)

6.2.1.1. La formación estará sobrepresionada y subcompactada, y conservará una mayor porosidad de lo que lo haría en condiciones normales

6.3. La presión excesiva que se acumula en los poros de una arena sobrepresionada podría crear hidrofracturas a lo largo de las cuales el agua y la arena fluidizada pueden extruirse

6.4. Se forman en profundidades de enterramiento poco profundas

6.5. Requisitos

6.5.1. Roca más cohesiva

6.5.2. Litificación en forma de cementación y disolución

6.5.3. Estado de tensión

6.5.4. Propiedades de la roca

6.5.5. Presión del fluido

6.5.6. Tensión diferencial

6.6. A medida que la presión de los poros aumenta durante el entierro, la tensión de tracción surgirá primero en las capas competentes, que para una secuencia de esquisto-arenisca sería arenisca

7. Se forman debido a

7.1. Esfuerzo que puede surgir de los procesos tectónicos

7.2. Sobrecarga

7.2.1. Crea un estado de esfuerzo de compresión cada vez mayor hacia abajo

7.3. Eliminación de sobrecarga

7.4. Cambios de temperatura

7.5. Tensión diferencial baja o moderada

7.6. Tensión efectiva de tracción

8. Hay dos tipos de fracturas de extensión

8.1. Fracturas por tensión

8.1.1. Poco profundas

8.2. Hidrofracturas

8.2.1. Cualquier profundidad

9. Efecto de la presión de poros

9.1. Para fracturar la roca, la presión del fluido de los poros debe exceder la

9.1.1. Tensión general en la roca

9.1.2. Tensión de tracción

9.2. El líquido de los poros puede empujar el círculo de Mohr hacia la derecha

9.2.1. pf> σ3 + T

9.2.1.1. Resistencia a la tracción T de la roca

9.2.1.2. Tensión mínima remota σ3

9.2.1.3. Presión del fluido pf
