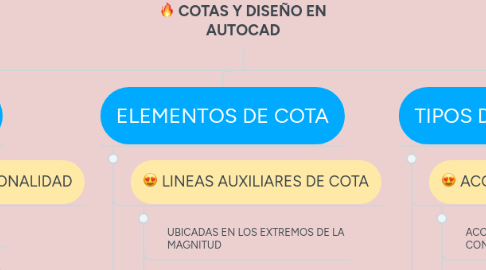

COTAS Y DISEÑO EN AUTOCAD por Mind Map: COTAS Y DISEÑO EN AUTOCAD

1. ACOTACIÓN DE ARCOS

1.1. ARCOS MENORES O IGUALES A 180°

1.1.1. DEBE ACOTARSE EL RADIO

1.1.2. DEBE INDICARSE CON TRAZOS EL CENTRO DE EL ARCO

1.2. ARCOS MAYORES A 180° O CIRCUNFERENCIAS

1.2.1. SE DEBE ACOTAR EL DIÁMETRO DE LA CIRCUNFERENCIA O ARCO

1.2.2. DEBE INDICARSE EL CENTRO DE LA CIRCUNFERENCIA O ARCO

2. TIPOS DE COTAS

2.1. SEGUN SU FUNCIONALIDAD

2.1.1. COTAS FUNCIONALES (F)

2.1.2. COTAS AUXILIARES (AUX)

2.1.3. COTAS NO FUNCIONALES (NF)

2.2. SEGUN SU CRITERIO

2.2.1. COTAS DE VERIFICACION

2.2.2. COTAS DE FUNCIÓN

2.2.3. COTAS DE FABRICACIÓN

3. ELEMENTOS DE COTA

3.1. LINEAS AUXILIARES DE COTA

3.1.1. UBICADAS EN LOS EXTREMOS DE LA MAGNITUD

3.1.2. PERPENDICULARES

3.2. LINEAS DE COTA

3.2.1. LINEA PARALELA A LA MAGNITUD A MEDIR

3.3. FLECHA DE COTA

3.3.1. EXTREMOS DE LA COTA

3.3.2. SOLO SE DEBE USAR UN TIPO DE FLECHA POR DIBUJO

3.3.3. SI NO HAY ESPACIO PARA UBICAR LA FLECHA, SE DEBE UBICAR EN LA PARTE EXTERIOR SOBRE UNA PROLONGACIÓN DE LA LINEA DE COTA

3.4. CIFRA DE COTA

3.4.1. INDICACIÓN NUMÉRICA DE LA MEDIDA

3.4.2. SI LA CIFRA NO CABE, PUEDE PONERSE POR FUERA UNIÉNDOLA CON UNA LINEA

4. TIPOS DE ACOTACIÓN

4.1. ACOTACIÓN EN SERIE

4.1.1. ACOTACIÓN RESPECTO A COTAS CONTINUAS

4.1.2. SE PRESENTA ERROR ACUMULATIVO

4.2. ACOTACIÓN EN PARALELO

4.2.1. ACOTACIÓN RESPECTO A UN MISMO PLANO DE REFERENCIA

5. GENERALIDADES DE LAS COTAS

5.1. DEFINICIÓN

5.1.1. MEDIDAS REALES DE LOS OBJETOS

5.1.2. NO VARÍAN NI DEPENDEN DE LA ESCALA DEL DIBUJO

5.2. UBICACIÓN

5.2.1. POR FUERA DEL ELEMENTO QUE MIDE

5.2.2. DE 8 A 5 MM DE SEPARACIÓN RESPECTO AL ELEMENTO

5.2.3. LAS COTAS SE DEBEN UBICAR EN EL PLANO MAS ADECUADO, DONDE SE APRECIE CLARAMENTE SU INFORMACIÓN

5.3. ARISTAS FICTICIAS

5.3.1. PROLONGACIONES DE LAS LINEAS DE ELEMENTOS CURVOS, UBICADAS PARA DEFINIR LAS COTAS

5.4. REPETICIÓN DE COTAS

5.4.1. SE DEBE ACOTAR CADA ELEMENTO UNA ÚNICA VEZ EN EL PLANO MAS FAVORABLE

5.4.2. SI UNA COTA SE REPITE MUCHAS VECES, SE DEBE CREAR UNA REFERENCIA GENERAL PARA ESTA

5.5. COTAS DE DIFERENTE ESCALA

5.5.1. SI EXISTE UNA COTA DE UNA ESCALA DIFERENTE A LA GENERAL SE DEBE SUBRAYAR SU VALOR NUMÉRICO

5.6. CRUCE DE COTAS

5.6.1. NO SE DEBE PERMITIR EL CRUCE ENTRE ACOTACIONES
