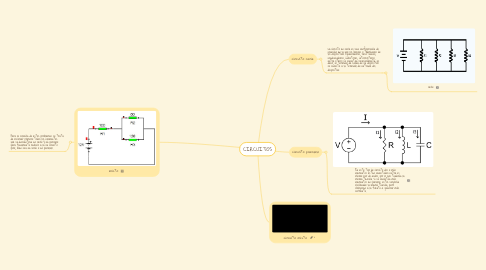

CIRCUITOS por Mind Map: CIRCUITOS

1. mixto

1.1. Para la solución de estos problemas se trata de resolver primero todos los elementos que se encuentran en serie y en paralelo para finalmente reducir a la un circuito puro, bien sea en serie o en paralelo.

2. circuito serie

2.1. Un circuito en serie es una configuración de conexión en la que los bornes o terminales de los dispositivos (generadores, resistencias, condensadores, inductores, interruptores, entre otros) se conectan sucesivamente, es decir, el terminal de salida de un dispositivo se conecta a la terminal de entrada del dispositivo

2.1.1. serie

3. circuito paralelo

3.1. En este tipo de circuito dos o más elementos están conectados entre el mismo par de nodos, por lo que tendrán la misma tensión. Si se conectan más elementos en paralelo, estos seguirán recibiendo la misma tensión, pero obligaran a la fuente a generar más corriente.

4. circuito mixto
