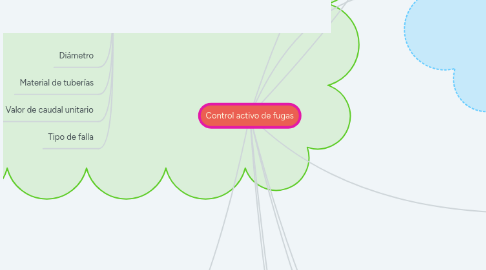

Control activo de fugas por Mind Map: Control activo de fugas

1. Diagnóstico

1.1. Estado actual de tubería

1.1.1. Tubería en estado crítico

1.1.2. tubería a punto de estar en estado crítico

1.1.3. tubería en estado aceptable

1.1.4. tubería en óptimas condiciones

2. Acciones correctivas inmediatas

2.1. Medición

2.2. Control operacional

2.3. Comunicación y participación

2.4. Planos reales

2.5. Localización y reparación de fugas

2.6. Facturación y patrón de usuarios

2.7. Sectorización de la red

2.8. Formación de recursos humanos

3. Acciones correctivas no inmediatas

4. Acciones preventivas

5. Instrumentos de detección de fugas

5.1. Geófonos de piso

5.2. Geófonos de punta

5.3. Correladores

6. División física de zona de cobertura

6.1. Sectores

6.2. Sub sectores

6.3. Distritos hidrométricos

6.3.1. Mejor distribución de caudales y presión de la red

6.3.2. Fácil mantenimiento y control de fugas

6.3.3. Aumenta las capacidades de ampliación de la red

6.3.4. Ahorro de energía eléctrica

6.3.5. Ahorro de agua en reparaciones

6.3.6. Óptima facturación de usuarios

6.3.7. Contabilizar de forma confiable el agua suministrada

7. Estadística de fugas

7.1. Índice de Fuga Estructural (IFE)

7.1.1. IFE=VIF/UMF=V_if/d(〖AL〗_r+〖BN〗_t+〖CL〗_t )p

7.1.1.1. VIF = indicador del volumen de fugas (m^3/toma/día)

7.1.1.2. UMF = Umbral mínimo de fugas (referencia óptima) (m^3/toma/día)

7.1.1.3. V_if = Volumen de fugas en el sistema (m^3)

7.1.1.4. d = Tiempo de operación del sistema (días)

7.1.1.5. N_t = Número total de tomas domiciliarias registradas

7.1.1.6. A, B, y C = constantes que ponderan la variable que acompaña y que han sido determinadas con un análisis estadístico de 20 países; A = 18, B = 0.8, C = 25

7.1.1.7. L_r = Longitud total de las tuberías de la red de distribución (Km)

7.1.1.8. L_t = Suma de longitudes de todas las tomas domiciliarias (Km)

7.1.1.9. p = Carga de presión media en la red de distribución (m.c.a)

7.2. Diámetro

7.3. Material de tuberías

7.4. Valor de caudal unitario

7.5. Tipo de falla

8. Costos

8.1. Caudal unitario de fugas (L/s/fuga)

8.2. Costo unitario de reparación ($/fuga)

8.3. Volumen total de agua de fugas por reducir paera alcanzar el nivel deseado (m^3)

9. Recursos

9.1. Humanos

9.1.1. Brigadas "CAZAFUGAS"

9.1.1.1. Equipo

9.1.1.2. Capacitación

9.1.1.3. Vehículos

9.1.1.4. Materiales

9.2. Económicos

9.3. Materiales
