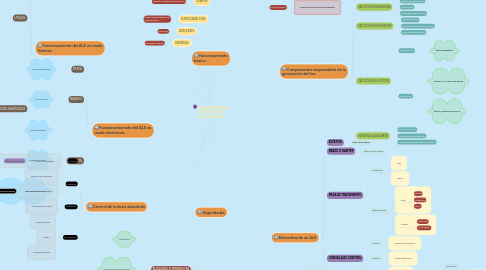

ACELERADORES LINEALES DE ELECTRONES por Mind Map: ACELERADORES LINEALES DE ELECTRONES

1. BLOQUEOS O INTERLOCKS

1.1. Temperatura

1.2. corrientes eléctricas correctas

1.3. mesa de tratamiento frenada

2. CABEZAL

2.1. fijo al brazo

2.2. en su interior

2.2.1. COLIMADORES

2.2.1.1. primario

2.2.1.2. secundario

2.2.1.3. multiláminas

2.2.2. BANDEJA PORTAMOLDES

2.2.3. TELÉMETRO

2.2.3.1. proyecta una escala métrica sobre la piel

2.2.4. LUZ DE CAMPO

2.2.4.1. proyecta una luz sobre la piel

3. ESQUEMA DEL FUNCIONAMIENTO

3.1. CAÑÓN DE ELECTRONES

3.1.1. produce electrones

3.2. SECCIÓN ACELERADORA

3.2.1. acelera los electrones

3.3. GUÍA DE ONDAS

3.3.1. inyecta ondas en la sección aceleradora

4. CUBREN:

4.1. Todas las necesidades de RT externa

5. GENERAN:

5.1. electrones y fotones

6. ACELERAN:

6.1. electrones

7. FUNCIONAN CON:

7.1. Ondas electromagnéticas de radiofrecuencia

8. Funcionamiento básico

9. Componentes responsables de la generación del haz

9.1. SECCIÓN GENERADORA

9.1.1. CAÑÓN DE ELECTRONES

9.1.2. MODULADOR

9.1.3. GENERADOR DE POTENCIA

9.2. SECCIÓN ACELERADORA

9.2.1. CILINDRO HUECO

9.2.2. CAVIDADES CAMPOS ELÉCTRICOS

9.2.3. MODULADOR DE PULSOS

9.3. SECCIÓN DEFLECTORA

9.3.1. FORMADA POR:

9.3.1.1. bobinas magnéticas

9.3.2. CONSIGUEN:

9.3.2.1. cambiar 270º la dirección del haz

9.3.2.2. filtrar y controlar la E de los e-

9.4. SISTEMAS AUXILIARES

9.4.1. SISTEMA DE VACÍO

9.4.2. SISTEMA DE REFRIGERACIÓN

9.4.3. SISTEMA DE PRESIÓN MEDIANTE FREÓN

10. Elementos de un ALE

10.1. ESTATIVO

10.1.1. parte fija del equipo

10.2. BRAZO O GANTRY

10.2.1. parte movil del equipo

10.3. MESA DE TRATAMIENTO

10.3.1. formada por

10.3.1.1. base

10.3.1.2. tablero

10.3.2. desplazamientos

10.3.2.1. lineal

10.3.2.1.1. vertical

10.3.2.1.2. longitudinal

10.3.2.1.3. lateral

10.3.2.2. rotación

10.3.2.2.1. isocéntrica

10.3.2.2.2. no isocéntrica

10.4. CONSOLA DE CONTROL

10.4.1. Monitor 1

10.4.1.1. parámetros tratamiento

10.4.2. Monitor 2

10.4.2.1. control tratamiento

10.4.3. Monitor 3

10.4.3.1. control equipo

10.5. OTROS ELEMENTOS

10.5.1. Láseres

10.5.2. Cuñas

10.5.2.1. físicas

10.5.2.2. virtuales o dinámicas

10.5.3. Bolus

10.5.4. Aplicadores de electrones

10.5.5. Accesorios de radiocirugía

11. Funcionamiento del ALE en modo fotones

11.1. BASADO:

11.1.1. radiación de frenado

11.2. TRATA:

11.2.1. lesiones profundas

11.3. UTILIZA:

11.3.1. Blanco

11.3.2. Cono aplanador

11.4. ENERGÍAS HABITUALES:

11.4.1. 6 MV

11.4.2. 10 MV

11.4.3. 15 MV

11.4.4. 18 MV

12. Funcionamiometo del ALE en modo electrones

12.1. TRATA:

12.1.1. lesiones superficiales

12.2. BASADO:

12.2.1. un haz extenso

12.3. NECESITA:

12.3.1. lámina dispersora

12.3.2. cámaras monitoras

12.3.3. aplicador de electrones

12.3.3.1. campo homogéneo

13. Control de la dosis absorbida

13.1. UTILIZA:

13.1.1. 2 cámaras de ionización

13.1.1.1. interpuestas en el haz

13.2. SITUADAS:

13.2.1. después cono aplanador

13.2.2. antes de colimación secundario

13.3. MONTADAS

13.3.1. una después de la otra

13.4. CONTROLAN:

13.4.1. dosis absorbida

13.4.2. simetría

13.4.3. homogeneidad haz

14. Seguridades
