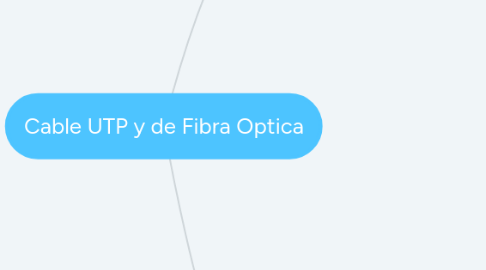

Cable UTP y de Fibra Optica por Mind Map: Cable UTP y de Fibra Optica

1. CABLE UTP

1.1. Es un cable de par trenzado

1.1.1. Utilizado en el cableado horizontal

1.2. Tipos de Cable Trenzado

1.2.1. UTP

1.2.1.1. Par trenzado sin blindaje

1.2.1.2. Es el mas comun por su bajo costo

1.2.2. FTP

1.2.2.1. Dispone de una pantalla metálica para que este protegido ante interferencias

1.2.2.2. Precio intermedio entre el UTP y el STP

1.2.3. STP

1.2.3.1. Cada par tiene una cubierta de malla conductora que actúa de pantalla ante interferencias

1.2.3.2. Es un cable robusto, caro y difícil de instalar

1.2.3.3. Requiere conectarse a tierra física

1.3. Para seleccionarlo se considera

1.3.1. CATEGORIA

1.3.1.1. Segun grado de torsion y velocidad de transmision de datos

1.3.1.2. CAT 03

1.3.1.2.1. Datos hasta 10 Mbps

1.3.1.3. CAT 05

1.3.1.3.1. Datos hasta 100 Mbps

1.3.1.4. CAT 05e

1.3.1.4.1. Datos hasta 1000 Mbps

1.3.1.5. CAT 06

1.3.1.5.1. Datos desde un Gigabyte por segundo optimizado para manejo de video digital.

1.3.1.5.2. Se usa en Edificios corporativos

1.3.1.6. CAT 06a

1.3.1.6.1. Datos desde 10 Gigabytes por segundo optimizado para manejo de video digital

1.4. Es el utilizado en el cableado horizontal

2. FIBRA OPTICA

2.1. Se utiliza en el cableado vertical

2.2. Tipos

2.2.1. Fibra multimodo

2.2.1.1. Tiene un nucleo mayor diametro que el de la fibra monomodo

2.2.1.2. Pueden viajar varios rayos de luz

2.2.2. Fibra monomodo

2.2.2.1. Nucleo de diametro mucho menor que fibra multimodo

2.2.2.2. Puede viajar un solo rayo de luz

2.3. Uso

2.3.1. Interior

2.3.1.1. En distancias menores de 2000 metros se usa fibra multimodo

2.3.1.2. Caracteristicas

2.3.1.2.1. Tiene 62.5 micrometros de nucleo

2.3.1.2.2. Recubierto en PVC color gris antiflama

2.3.1.2.3. Longitud de onda de 850 nanometros

2.3.2. Interior-Exterior

2.3.2.1. Se utilizan para la interconexion entre distribuidores de fibra optica y los concentradores, switches o ruteadores

2.3.2.2. A menos de 2000 metros se utiliza fibra multimodo

2.3.2.3. Para enlaces mayores a 2000 metros se debe usar fibra monomodo

2.3.2.4. Para enlaces entre edificios

2.4. Necesita jumper optico o cordon de parche para interconectarse a los concentradores, switches o ruteadores.

2.4.1. El cordon de parcheo debe ser del mismo de tipo de fibra óptica en el cableado vertical
