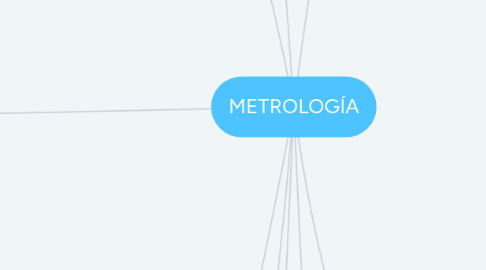

METROLOGÍA por Mind Map: METROLOGÍA

1. Unidades

1.1. Presión: libras/pulgadas cuadradas, nw/m cuadrados

1.2. Fuerza: newtons, libras

1.3. Velocidad Lineal: kiñometros/hora

1.4. Temperatura: grados centigrados.

2. [R]evolución artificial - Blog con soluciones de visión artificial y nuevas tecnologías para mejorar la calidad de tus productos › metrologia-dimensional-definicion-aplicaciones 5

3. Es la ciencia que se encarga del estudio de los sistemas de medición.

4. Hay dos sistemas UNIDAD 1

4.1. Sistemas Internacional(SI). Fundamenta 7 magnitudes y está conformada por unidades base y unidades derivadas.

4.1.1. MAGNITUD: Es la propiedad o la característica de un cuerpo o fenómeno que puede ser medido.

4.1.1.1. Longitud(M): Magnitud que representa la distancia entre dos puntos (metro).

4.1.1.2. Masa(kg): Unidad que representa la cantidad de la materia (Kilogramo).

4.1.1.3. Tiempo(S): Magnitud física con que se mide la duración o separación de acontecimientos (segundo).

4.1.1.4. Temperatura(K): Magnitud referida al calor ,relacionado con la energía cinética así asociándose a los movimientos de las partículas en forma de vibraciones(Kelvin).

4.1.1.5. Cantidad de sustancia(Mol): Unidad fundamental que es proporcional al número de entidades elementales presentes(Mole).

4.1.1.6. Intensidad luminosa(Cd): Se define como la cantidad de flujo luminoso que emite una fuente por unidad de ángulo sólido(Cabdela).

4.1.1.7. Corriente eléctrica(A): Es el flujo de carga eléctrica que recorre un material. ​ Se debe al movimiento de las cargas (normalmente electrones) en el interior del mismo(Amperio).

4.2. Sistema Inglés: Sistema de unidades por el cual se rige la pulgada, pie, yarda, milla, onza, tonelada, galón, pie cúbico.

4.2.1. MAGNITUDES

4.2.1.1. Longitud(M): Magnitud que representa la distancia entre dos puntos (metro).

4.2.1.1.1. Pulgada(in): Es una unidad de longitud, que fue, con distintos valores, casi universal, y que ahora se utiliza todavía y principalmente en países anglosajones.

4.2.1.1.2. Pie(ft): Es una unidad de longitud de origen artificial, basada en el pie humano, ya utilizada por las civilizaciones antiguas.

4.2.1.1.3. Yarda(yd): Es una unidad de longitud de origen artificial, basada en el pie humano, ya utilizada por las civilizaciones antiguas.

4.2.1.1.4. Milla(m):es una unidad de longitud, utilizada principalmente en países como Estados Unidos y Reino Unido, entre otros.

4.2.1.2. Masa(kg): Unidad que representa la cantidad de la materia (Kilogramo).

4.2.1.2.1. Libra(lb): Es una unidad de masa, usada desde la Antigua Roma como unidad de peso.

4.2.1.2.2. Onza(oz): Es una unidad de masa usada desde la Antigua Roma para pesar con mayor precisión las mercancías y otros artículos, especialmente si su peso era menor que una libra romana.

4.2.1.3. Volumen: Es una magnitud métrica de tipo escalar​ definida como la extensión en tres dimensiones de una región del espacio.

4.2.1.3.1. Galón(gn): Es una unidad de volumen que se emplea en los países para medir volúmenes de líquidos, principalmente la gasolina y su precio.

4.2.1.3.2. Onzas fluidas(fl oz): Es la cantidad de líquido que tiene un frasco.

4.3. Conversiones: Es la transformación del valor numérico de una magnitud física, expresado en una cierta unidad de medida, en otro valor numérico equivalente y expresado en otra unidad de medida de la misma naturaleza.

4.3.1. Ejemplo: El mango de una llave inglesa mide 8 in ¿Cuál es la longitud en cm? in=2.54cm entonces se realiza una regla de tres que equivale a una multiplicación que sería: (8in)(2.54cm)/(1in) que ess igual a: 20.32 cm.

5. Prefijos: Se utilizan para nombrar a los múltiplos y submúltiplos de cualquier unidad como básica o derivada.

5.1. Múltiplos: Son las unidades de medida más grandes que el metro. Son el decámetro, el hectómetro y el kilómetro.

5.1.1. Exa (E): 1x10 elevado a la 18

5.1.2. Peta (P): 1X10 elevado a la 15

5.1.3. Tera (T): 1X10 elevado a la 12

5.1.4. Giga (G): 1X10 elevado a la 9

5.1.5. Mega (M): 1x10 elevado a la 6

5.1.6. Kilo (K): 1x10 elevado a la 3

5.1.7. Hecto (h): 1x10 elevado a la 2

5.1.8. Deca (da): 1x10 elevado a la 1

5.1.9. Yotta (Y): 1x10 elevado a la 24

5.1.10. Zetta (Z): 1x10 elevado a la 21

5.2. Submúltiplos: Son las unidades de medida más pequeñas que el metro. Son el decímetro, el centímetro y el milímetro.

5.2.1. Deci (d): 1x10 elevado a la menos 1

5.2.2. Centi (c): 1x10 elevado a la menos 2

5.2.3. Mili (m): 1x10 elevado a la menos 3

5.2.4. Micro (u): 1x10 elevado a la menos 6

5.2.5. Nano (n): 1x10 elevado a la menos 9

5.2.6. Pico (p): 1x10 elevado a la menos 12

5.2.7. Femto (f): 1x10 elevado a la menos 15

5.2.8. Atto (a): 1x10 elevado a la menos 18

5.2.9. Zepto (z): 1x10 elevado a la menos 21

5.2.10. Yocto (y): 1x10 elevado a la menos 24

6. METROLOGÍA DIMENSIONAL UNIDAD 2: Es la ciencia aplicada que se encarga de estudiar las técnicas de medición que determinan correctamente las magnitudes lineales y angulares.

6.1. HAY DOS TIPOS

6.1.1. Angular

6.1.1.1. Directa

6.1.1.1.1. Con trazos o divisiones

6.1.1.1.2. Con dimensión fija

6.1.1.2. Indirecta

6.1.2. Lineal

7. METROLOGÍA UNIDAD DE PROCESO UNIDAD 3: Se contrastan las medidas obtenidas mediante los instrumentos de medición de variables como: masa temperatura, presión, flujo y volúmenes para su interpretación en el control de procesos

7.1. Flujo: constituye tal vez, el eje más alto porcentaje en cuanto a medición de variables industriales. Básicamente, existen dos formas de medir el flujo: el caudal y el flujo total.

7.2. se compone por

7.2.1. Magnitudes

7.2.1.1. Presión: Magnitud que se define como la derivada de la fuerza con respecto al área. Cuando la fuerza que se aplica es normal y uniformemente distribuida sobre una superficie, la magnitud de presión se obtiene dividiendo la fuerza aplicada sobre el área correspondiente.

7.2.1.2. Fuerza: es una magnitud vectorial que mide la razón de cambio de momento lineal entre dos partículas o sistemas de partículas. Según una definición clásica, fuerza es todo agente capaz de modificar la cantidad de movimiento o la forma de los materiales.

7.2.1.3. Velocidad:

7.2.1.3.1. Lineal: es la velocidad en línea recta de un punto a otro, o lo que es lo mismo, el cambio en la posición de un objeto con el tiempo en una ruta rectilínea.

7.2.1.3.2. Rotacional: Se define como el ángulo girado por una unidad de tiempo. Su unidad en el Sistema Internacional es el radián por segundo.

7.2.1.4. Temperatura: es una magnitud referida a la noción de calor medible mediante un termómetro. En física, se define como una magnitud escalar relacionada con la energía interna de un sistema termodinámico, definida por el principio cero de la termodinámica.

7.2.2. Instrumento

7.2.2.1. Presión: manómetro.

7.2.2.2. Fuerza: dinamometro.

7.2.2.3. Velocidad Lineal: cinta, cronometro.

7.2.2.4. Temperatura: termómetro.

8. Bibliografias:

8.1. https://es.wikipedia.org › wiki › Velocidad_angular

8.2. Ciencias Naturales Todos los Temas: Fisica, Quimica, Geologia, Biologia, Astronomia, Juegos › fisica › velocidad-lineal

8.3. Centro Nacional de Metrología | Gobierno | gob.mx › FYP › Presion › Pre1

8.4. Wikipedia, la enciclopedia libre › wiki › Fuerza

8.5. Instrumentacion, Control y Automatizacion Industrial › medicion-de-flujo-la-variable-mas-med...

8.6. Wikipedia, la enciclopedia libre › wiki › Temperatura

8.7. https://www.ecured.cu › Transportador_de_ángulos

8.8. Wikipedia, la enciclopedia libre › wiki › Goniómetro
