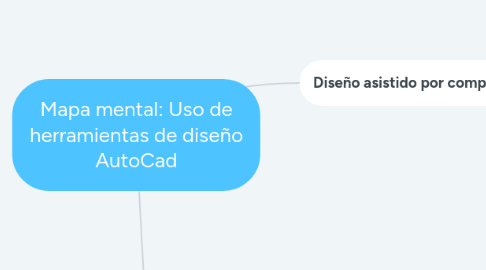

Mapa mental: Uso de herramientas de diseño AutoCad por Mind Map: Mapa mental: Uso de herramientas de diseño AutoCad

1. Diseño asistido por computador

1.1. Inicio de la interfaz

1.1.1. Iniciar Programa

1.1.1.1. Iniciar dibujo.

1.1.1.2. Abrir archivo.

1.1.1.3. Abrir conjunto de planos.

1.1.1.4. Obtener más plantillas en linea.

1.1.1.5. Examinar dibujos de ejemplo.

1.1.2. Documentos Recientes

1.1.2.1. Data extraction and multileaders sample.

1.1.2.2. Floor plan sample.

1.1.2.3. Assembly sample.

1.1.3. Notificaciones

1.1.3.1. Rendimientos.

1.1.3.2. Iniciar sesión en A360.

1.1.3.3. Enviar comentarios.

1.2. La interfaz del AutoCAD

1.2.1. Ventana de aplicación.

1.2.1.1. Forzcursor.

1.2.2. Home (Inicio).

1.2.3. Ventana de dibujo.

1.2.4. Barra de herramientas.

1.2.5. Barra de Estado

1.2.5.1. Modelo.

1.2.5.2. Rejilla.

1.2.5.3. Orto.

1.2.5.4. Polar.

1.2.5.5. Dibujo ISO.

1.2.5.5.1. Anotación del monitor.

1.2.5.6. AutoSnap.

1.2.5.7. Refent.

1.2.5.8. Mostrar objetos anotativos.

1.2.5.9. Escala de anotación.

1.2.5.10. Stvisactual.

1.2.5.11. Objetos aislados.

1.2.5.12. Configuración gráfica.

1.2.5.13. Limpia pantallas.

1.2.6. Ventana de Comandos.

1.3. Componentes Principales

1.3.1. Botón de inicio.

1.3.2. Barra de herramientas de acceso rápido

1.3.2.1. Inicio.

1.3.2.2. Salida.

1.3.2.3. Add_Ins.

1.3.2.4. A360.

1.3.2.5. Insertar.

1.3.2.6. Anotación.

1.3.2.7. Paramétrico.

1.3.2.8. Vista.

1.3.2.9. Herramientas Express.

1.3.2.10. Herramientas destacadas.

1.3.2.11. BIM 360.

1.3.2.12. Perfomance.

1.3.3. Ventana de cuadro de diálogos

1.3.3.1. Ventana de linea de comandos.

1.3.3.2. Menú contextual.

1.3.3.3. Captura dinámica de parámetros.

1.3.4. Herramientas del ratón

1.3.4.1. Botón Izquierdo

1.3.4.1.1. Selección de entidades.

1.3.4.1.2. Selección de iconos.

1.3.4.1.3. Selección de herramientas del Tools Paletts.

1.3.4.1.4. Selección de herramientas del Menú.

1.3.4.1.5. Ingreso de puntos.

1.3.4.2. Rueda

1.3.4.2.1. Ampliar o disminuir el dibujo.

1.3.4.2.2. Desplazar el dibujo.

1.3.4.3. Botón Derecho

1.3.4.3.1. Activar menús contextuales.

1.3.5. Métodos para acceder a los comandos y a las herramientas

1.3.5.1. F1

1.3.5.1.1. Menús y rutinas de ayuda.

1.3.5.2. F2

1.3.5.2.1. Abre la ventana de texto.

1.3.5.3. F3

1.3.5.3.1. Cambia el estado de OSNAP entre ON y OFF.

1.3.5.4. F4

1.3.5.4.1. Cambia el estado del tablero para toma de datos.

1.3.5.5. F5

1.3.5.5.1. Cambia el plano de referencia.

1.3.5.6. F6

1.3.5.6.1. Modifica el estado del sistema de coordenadas.

1.3.5.7. F7

1.3.5.7.1. Pone o quita la grilla de referencia.

1.3.5.8. F8

1.3.5.8.1. Entra o sale del modo Ortogonal.

1.3.5.9. F9

1.3.5.9.1. Pone el modo snap ON u OFF.

1.3.5.10. F10

1.3.5.10.1. Entra o sale del modo de coordenadas polares.

1.3.6. Personalizar la interfaz

1.3.6.1. Inicio

1.3.6.1.1. Seleccionar comando

1.3.7. Unidades a usar en el diseño.

1.4. Coordenadas del diseño

1.4.1. Coordenadas absolutas.

1.4.2. Coordenadas relativas.

1.4.3. Coordenadas Polares.

2. Hecho por Angélica Yanten Para la Prof. Paola Cecilia Llanos Barranco.
