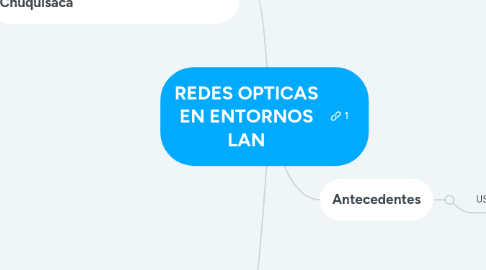

REDES OPTICAS EN ENTORNOS LAN por Mind Map: REDES OPTICAS EN ENTORNOS LAN

1. Análisis de casos de éxito Universidad San Francisco Xavier de Chuquisaca

1.1. TOPOLOGÍA

1.1.1. Física

1.1.1.1. LAS CARACTERÍSTICAS DE LA FIBRA ÓPTICA

1.1.1.1.1. Fibra Óptica ADSS Monomodo 24 Hilos

1.1.1.1.2. Tendido aereo

1.1.1.1.3. soporta velocidades hasta 10G

1.1.1.2. Topologia Anillo

1.1.1.2.1. Sitio 1 (DATACENTER)

1.1.1.3. TECNOLOGÍA ETHERNET

1.1.1.4. ESPECIFICACIONES DE LOS EQUIPOS UTILIZADOS.

1.1.1.4.1. Switch Cisco Catalyst 3570 Serie X

1.1.1.4.2. Modulo C3kx-nm-10G

1.1.1.4.3. Convertidor de fibra SC monomodo

1.1.2. Lógica

1.1.2.1. Anillo con 8 nodos

2. Antecedentes

2.1. USFX

2.1.1. proyecto desarrollado por XEROX (1972)

2.1.2. LAN

2.1.2.1. sistema de comunicación de datos que permite a un determinado número de dispositivos independientes comunicarse en una área local

2.1.3. Fibra Óptica

2.1.3.1. Transmisión de información mediante señales ópticas

2.1.3.2. la irradiación de diversos materiales con iones ligeros, una de las técnicas mas utilizadas

2.1.3.3. La propiedad más interesante de este cristal, es el efecto fotorrefractivo, que permite la modificación del índice de refracción

2.1.3.4. La fibra óptica es una guía de ondas dieléctrica que opera a frecuencias ópticas.

2.1.4. Necesidades

2.1.4.1. - Compartir programas, archivos

2.1.4.2. - Compartir periféricos (impresoras).

2.1.4.3. - Compartir memoria de masa (discos duros).

2.1.4.4. Originado en los años 70, con el primer paso que fue interconectar dos computadoras, y un éxito en el procesamiento distribuido, la primera red denominado ARPANET

2.1.5. Ventajas y desventajas de los cables de Fibra Óptica

2.1.5.1. Gran ancho de banda

2.1.5.2. Ocupa poco espacio

2.1.5.3. No le afectan las interferencias electromagnéticas

2.1.5.4. Alta fragilidad de las fibras

2.1.5.5. Los empalmes entre fibras son difíciles de realizar

3. Futuro de las LAN

3.1. VELOCIDADES SUPERIORES A LOS 10G con FO

3.1.1. REDES TRONCALES Y DE CORE

3.2. SE ESTÁN INCORPORANDO DISPOSITIVOS CON INTERFACES ÓPTICAS

3.2.1. REDES DE ACCESO

3.2.1.1. 100 metros con cable UTP/STP

3.2.1.1.1. PoE

3.2.1.2. 3000 metros con fibra energizada

3.2.1.2.1. PFCS Fibra óptica Energizada

3.2.1.3. CONECTIVIDAD OPTICA HASTA EL USUARIO FINAL

3.3. Extiende las capacidades de las LAN

3.3.1. OLAN

3.3.1.1. tecnología basada en GPON

3.3.1.1.1. POL (Passive Optical LAN).
