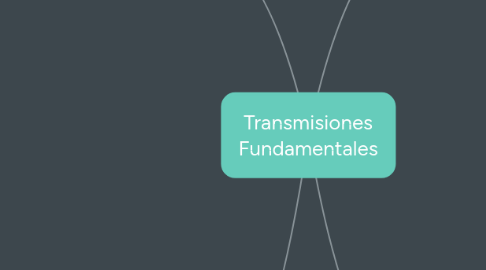

Transmisiones Fundamentales por Mind Map: Transmisiones Fundamentales

1. Transmision de medios

1.1. En un sistema de transmision de datos, el medio de transmision es la ruta fisical entre el transmisor y el receptor. Los medios de transmision se pueden clasificar como guiados o no guiados.

1.1.1. Para medios no guiados el ancho de banda de la señal producida por la antena transmisión suele ser mas importante que el medio para determinar las características de transmisión

1.1.2. Las características y la calidad de una transmisión de datos son similares por lo tanto por las características del medio como por las características de la señal. En el caso de los medios guiados el medio en si mismo suele ser mas importante para determinar las limitaciones de la transmisión.

1.1.2.1. una propiedad de las señales transmitidas por la antena es la direccionalidad

1.2. TERRESTRE DE MICROONDAS

1.2.1. El tipo mas comun de antenas de microondas es el "PLATO" parabolico. Un tamaño tipico es de unos 3 m de diametro. La antena esta fijada rigidamente y enfoca un haz estrecho para lograr la transmision de linea de vision a la antena receptora.

1.3. MICROONDAS POR SATELITE

1.3.1. Un satélite de comunicaciones en efecto una estación de relevo de microondas. Se utiliza para conectar dos o mas transmisores receptores de microondas conectados en tierra, conocidos como estaciones terrenas o estaciones terrestres.

1.3.1.1. Rango de frecuencia optima para transmision por satelite 1 a 10GHz.

1.3.2. La frecuencia comun para la transmision esta en el rango de 2 a 40 GHz.

1.3.2.1. RADIO DE DIFUSION

1.3.2.1.1. La radio difunsion no requiere antenas en forma de plato, y las antenas no requiere de montar rigido en una alineacion precisa

1.3.2.2. INFRARROJO

1.3.2.2.1. Las comunicaciones por infrarrojo se logran utilizando transmisores/receptores que no modulan la luz infrarroja coherente.

2. Capacidad de canal

2.1. Un impedimento común es el ruido que es cualquier señal no deseada por lo tanto distorsiona la señal destinada a la transmisión y recepción

2.1.1. Velocidad de datos

2.1.1.1. Es la velocidad de bits por segundo para comunicar los datos

2.1.2. Ancho de banda

2.1.2.1. De la señal de transmision segun lo restringido por el transmisor y la naturaleza del medio de transmision expresado en ciclos por segundos o Hz

2.1.3. Tasa de error

2.1.3.1. es la recepcion de errores que se transmiten cuando 1 se transmite un 0 a la recepcion de un 0 cuando se transmite un 1

2.1.4. Ruido

2.1.4.1. nos preocupa el nivel promedio de ruido en la ruta de comunicacion

2.2. ANCHO DE BANDA DE NYQUIST

2.2.1. Si se usan cuatro niveles de vol posibles como señales, entonces cada elemento de señal puede representar dos bits. con la señalizacion multinivel, la formacion de Nyquist se convierte en C=2Blog2M.

2.3. FORMULA DE LA CAPACIDAD DE SHANNON

2.3.1. La relacion señal/ruido es importante en la transmision mision de datos digitales porque establece el limite superior en la velocidad de datos alcanzable. El resultado de Shannon es que la capacidad maxima del canal, en bits por segundo obedece a la ecuacion C=Blog2(1+SNR)

3. Conceptos del dominio de tiempo

3.1. La onda sinuidal general se puede escribir a(t)=A sin(2(3.1416)ft+cP)

3.2. S(t+T)=s(t)-00<t<+00 donde la constante es el periodo de la señal. De lo contrario una señal es aperiodica

3.3. Una señal analogica es aquella en la que la intensidad de la señal variable de manera suave a lo largo del tiempo. Una señal digiral es aquella en la que la intensidad de la señal mantiene un nivel constante durante un periodo de tiempo y luego cambia a otro nivel constante.

3.3.1. CONCEPTO DE DOMINIO DE FRECUENCA

3.3.1.1. Cualquier señal electromagnética consiste en la colección de señales analogicas periodicas a diferentes amplitudes, frecuencia y fases

3.3.1.2. El periodo de la señal total es igual al periodo de la frecuencia fundamental

3.3.1.3. T=1/f

3.3.1.4. Amplitud, frecuencia y fase se puede construir cualquier señal electromangetica.

3.3.2. RELACIÓN ENTRE TASA DE DATOS Y EL ANCHO DE BANDA

3.3.2.1. Existe una relacion directa entre la capcidad de la transmision de info de una señal y su ancho de banda; cuanto mayor sea el ancho de banda, el alcance sera la capacidad de transporte de la info

3.3.2.1.1. ¿Que sudece si limitamos el ancho de banda a solo los 3 primeros componentes de frecuencia?

3.3.2.1.2. Un ancho de banda especifico puede admitir varias velocidades de datos, variable de capacidad del receptor para discernir la diferencia entre 0 y 1 en presencia de ruido y otras degradaciones

3.3.2.2. Cualquier forma de onda digital tendra un ancho de banda infinito. Si intenta transmitir esta forma de onda, como una señal atraves de cualquier medio, el sistema de transmision limitara el ancho de banda que se puede transmitir

3.3.2.2.1. Cuanto mayor sea el ancho de banda tranmitido, mayor sera el costo.

3.3.2.2.2. Mientras mas limitado sea el ancho de banda el alcance sera la distorsion y posibilidad de error por parte del receptor.

4. Transmision de datos analogicos y digitales

4.1. Los terminos analogicos y correspondiencia digital

4.1.1. A la frecuencia en las comunicaciones de datos en al menos 3 contextos: datos, señales y transmision

4.2. La transmision es la comunicacion de datos mediante la propagacion y procesamiento de señales

4.2.1. DATOS ANALOGICOS Y DIGITALES

4.2.1.1. Los conceptos de datos analogicos y digitales son bastantes simples. Los datos analogicos toman valores continuos en algun intervalo

4.2.2. Una señal digital es una secuencia de pulsos de voltajes que pueden transmitir a travez de un medio de cable de cobre

4.2.2.1. Las principales ventajas de la señalizacion digital son las que son mas economicas que la señalizacion analogica y es menos susceptible a la interferencia de ruido

4.2.2.1.1. finalmente los datos digitales se pueden identificar directamente en forma binaria, mediante dos niveles de voltaje

4.2.3. SEÑALIZACION ANALOGICA Y DIGITAL

4.2.3.1. Una señal analogica es una onda electromagnetica que cambia continuamente y puede propagarse a travez de una variedad de medios, modificaciones de la frecuencia

4.2.3.2. Es un sistema de comunicaciones , los datos se propagan de un punto a otro por medio de señales electromagneticas
