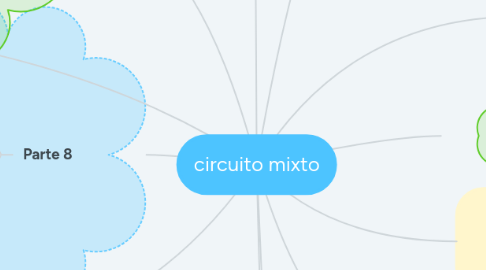

circuito mixto por Mind Map: circuito mixto

1. Datos

1.1. VT=12v

1.2. r1=2ohms

1.3. r2=8ohms

1.4. r3=4ohms

1.5. r4=5ohms

1.6. r5=4ohms

1.7. r6=0ohms

1.8. r7=1ohm

2. Parte 1

2.1. RT1= r4+r5+r6

2.1.1. RT1=5ohms+4ohms+0ohms

2.1.2. RT1=9ohms

3. Parte 2

3.1. RT2= 1/[(1/r2)+(1/r3)+(1/RT1)]

3.1.1. RT2= 1/[(1/8ohms)+(1/4ohms)+(1/9ohms)]

3.1.2. RT2= 2,057ohms

4. Parte 3

4.1. RT= r1+RT2+r7

4.1.1. RT= 2ohms+2,057ohms+1ohm

4.1.2. RT= 5,057ohms

5. Parte 4

5.1. IT= VT/RT

5.1.1. IT= 12V/5,057ohms

5.1.2. IT= 2,37A

6. Parte 5

6.1. IT=I1=I7=IT2

6.2. I1= 2,37A

6.3. I7= 2,37A

6.4. IT2= 2,37A

7. Parte 6

7.1. V1= I1*r1

7.1.1. V1= 2,37A*2ohms

7.1.2. V1= 4,74V

7.2. V7= I7*r7

7.2.1. V7= 2,37A*1ohm

7.2.2. V7= 2,37V

7.3. VT2= IT2*RT2

7.3.1. VT2= 2,37A*2,057ohms

7.3.2. VT2= 4,88V

7.4. Comprobación por Kirchhoff

7.4.1. 12V=V1+VT2+V7

7.4.2. 12V= 4,74V+4,88V+2,37V

7.4.3. 12V=11,99V~12V

8. Parte 7

8.1. VT2= V2=V3=VT1

8.1.1. V2=4,88V

8.1.2. V3=4,88V

8.1.3. VT1= 4,88V

9. Parte 8

9.1. I2= V2/r2

9.1.1. I2=4,88V/8ohms

9.1.2. I2= 0,61A

9.2. I3= V3/r3

9.2.1. I3=4,88V/4ohms

9.2.2. I3= 1,22A

9.3. IT1= VT1/RT1

9.3.1. IT1=4,88V/9ohms

9.3.2. IT1= 0,542A

10. Parte 9

10.1. IT1=I4=I5=I6

10.1.1. I4= 0,542A

10.1.2. I5= 0,542A

10.1.3. I6= 0,542

11. Parte 10

11.1. V4= I4*r4

11.1.1. V4= 0,542A*5ohms

11.1.2. V4= 2,71V

11.2. V5= I5*r5

11.2.1. V5= 0,542A*4ohms

11.2.2. V5= 2,168V

11.3. V6= I6*r6

11.3.1. V6= 0,542A*0ohms

11.3.2. V6= 0V

12. Concluisión

12.1. VT= 12V

12.1.1. V1= 4,74V

12.1.2. V2= 4,88V

12.1.3. V3= 4,88V

12.1.4. V4= 2,71V

12.1.5. V5= 2,168V

12.1.6. V6= 0V

12.1.7. V7= 2,37V

12.2. IT= 2,37A

12.2.1. I1= 2,37A

12.2.2. I2= 0,61A

12.2.3. I3= 1,22A

12.2.4. I4= 0,542A

12.2.5. I5= 0,542A

12.2.6. I6= 0,542A

12.2.7. I7= 2,37A

12.3. RT=5,057ohms
