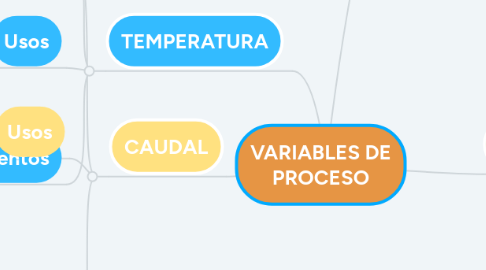

VARIABLES DE PROCESO por Mind Map: VARIABLES DE PROCESO

1. NIVEL

1.1. Unidad de medida

1.1.1. Metros cubicos o L

1.2. Tipos de mediciones

1.2.1. Ubicadas en el recipiente

1.2.2. Switches: exceso o defecto

1.2.3. Transmisores: envian señal remota

1.2.4. Controlador integración y señal remota inteligente

1.3. Definición

2. TEMPERATURA

2.1. Definicion

2.1.1. Es el nivel termico de un cuerpo

2.2. Usos

2.2.1. Medir temperatura de un horno industrial

2.2.2. Por radiacion y opticos: son para medir objetos a distacia de altas temperaturas

2.2.3. Opticos: es una comparación entre un filamento calibrado y el objeto a medir

2.3. Instrumentos

2.3.1. Por termocupla: utilizando 2 metales distintos unidos entre si expuestos a cierta temperatura en los extremos de potencial en mV y convertidos en la temperatura del ambiente

3. PRESION

3.1. Definicion

3.1.1. Es la fuerza perpendicular sobre un area

3.2. Usos

3.2.1. Medicion de caudal

3.2.1.1. Medicion de precio en un compresor

3.2.1.1.1. Mediciones locales

3.2.2. Presion

3.3. Instrumentos

3.3.1. Manometro

3.3.2. Es la cantidad de solido o liquido en un recipiente abierto o cerrado

3.3.3. Tubo U

3.3.4. Tubo bourdon

3.3.5. Tubo fuelle

3.3.6. Manómetro de diafragma

4. CAUDAL

4.1. Instrumentos

4.1.1. Placas orificio

4.1.2. Tubo venturi

4.1.3. Boquilla codo

4.1.4. Cuña

4.2. Usos

4.2.1. Medidores de gas hogareños

4.2.2. Medidores de agua

4.2.3. Medidores de gas en tubos de soldadura

4.3. Definicion

4.3.1. En dinamica de fluidos, caudal es la cantidad de fluidos que circula a traves de una sección del ducto (tuberia, cañeria, oleoductos, rio, canal) por unidad de tiempo. Normalmente se identifica con el flujo volumétrico o volumen que pasa por un area dada en la cantidad de tiempo.
