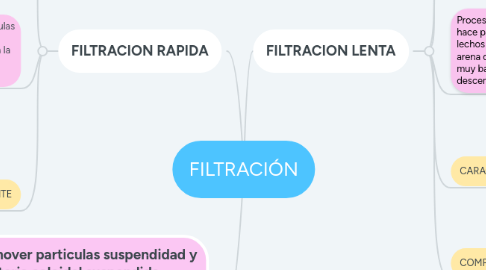

FILTRACIÓN por Mind Map: FILTRACIÓN

1. FILTRACION RAPIDA

1.1. ASCENDENTE

1.1.1. A PRESIÓN: sistema hermético cerrado a través de pistón (membrana)

1.2. eliminación rápida y eficiente de partículas suspendidas relativamente grandes. el lavado debe hacerse inyectando agua a la inversa del filtro, y puede ser: INTERMITENTE O CONTINUO.

1.2.1. VENTAJAS

1.2.1.1. 1. Muy eficaz para remover turbiedad <0,1 - 1 NTU. 2. Alta veloc de filtracion 4000-12000 L/h.m2. 3. Requiere pequeña superficie de terreno

1.2.2. DESVENTAJAS

1.2.2.1. 1. No es efectivo para eliminacion de virus, bacterias, sales, materia organica. 2. Alta probabilidad de que el filtro se colmate, requiere de limpieza frecuente luego de 24-72 horas. 3. Requiere alto aporte de energia y alto costo de mantenimiento

1.3. DESCENDENTE

1.3.1. POR GRAVEDAD: estructura que deja que el agua pase por el filtro.

2. FILTRACION LENTA

2.1. FACTORES

2.1.1. ~ Temperaturas. ~ Concentración de nutrientes. ~ Turbiedad. ~ Velocidad. ~ Tamaño y densidad de partículas. ~ Dureza. ~ pH. ~ Solidos suspendidos.

2.2. CLASIFICACION

2.2.1. a) FILTROS LENTOS CONVENCIONALES: De arena fina sobre grava gruesa. b) FILTROS LENTOS ASCENDENTES: De arena sobre grava fina. c) FILTROS LENTOS DINÁMICOS: Poco profundos (1m ) sobre este se coloca un lecho de arena.

2.3. Proceso unitario biologico, donde se hace pasar agua por medio del uso de lechos filtrantes pequeños o densos de arena dejando que la gravedad actue y a muy baja velocidad de forma descendente.

2.3.1. VENTAJAS

2.3.1.1. 1. Mejora simultaneamente en calidad fisica-quimica-bacteriologica del agua. 2. No nesesita compuestos quimicos. 3. Bajo costo y mantenimiento manual

2.3.2. DESVENTAJAS

2.3.2.1. 1. La eficiencia se reduce a temperaturas < a 4°C 2. No opera turbiedad > 20-30 NTU y requiere de pre-tratamiento. 3. No trata biocidas y plagucidas

2.4. CARACTERISTICAS

2.4.1. - Sistema sencillo, limpio y eficiente, ideal para zona rural y pequeñas comunidades. - Requiere de áreas mas grandes a tratar el mismo Q y mayor costo inicial. - Su tasa de filtración llega a ser 200 veces menor que los filtros rápidos.

2.5. COMPONENTES

2.5.1. * ESTRUCTURA DE ENTRADA: Caja de vertedero o canal de distribución. * CAJA DE FILTRO: Contiene el elemento mas importante del filtro (arena). * ESTRUCTURA DE SALIDA: Abertura por donde pasa el agua filtrada, (caja de vertedero de salida, caja de desagüe, caja de salida).

3. remover particulas suspendidad y materia coloidal suspendida, materia organica en cuerpos de agua
