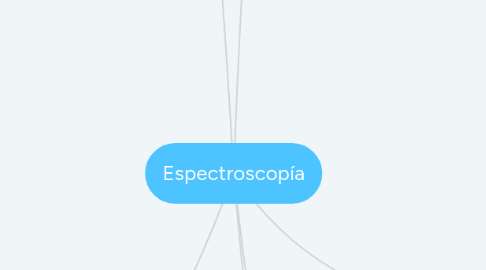

Espectroscopía por Mind Map: Espectroscopía

1. UV-Vis

1.1. Utiliza radiación electromagnética (luz) de las regiones visible, ultravioleta cercana (UV) e infrarroja cercana del espectro electromagnético, es decir, una longitud de onda entre 380nm y 780nm.

1.2. Mide la radiación absorbida por las moléculas en esta región del espectro. En base a la intensidad de luz que absorbe la muestra se consigue medir la cantidad de compuestos.

1.3. Se utiliza la ley de Beer-Lambert para medir las concentraciones de la muestra.

1.4. Equipo

1.4.1. Espectrofotómetro

1.4.1.1. 2 tipos

1.4.1.1.1. Doble haz

1.4.1.1.2. Haz simple

1.4.1.2. Partes

1.4.1.2.1. Fuente de luz

1.4.1.2.2. Sistema de lentes, espejos y aberturas

1.4.1.2.3. Celda donde se contenga la muestra

1.4.1.2.4. Un detector de radiación o transductor

1.4.1.2.5. Un sistema amplificador

1.4.1.2.6. Un sistema de lectura

2. Infrarrojo

2.1. Se trata de una técnica de análisis, para obtener información acerca de los procesos de absorción y emisión sobre las moléculas que se encuentra en la materia

2.2. Mide la deformación de los enlaces químicos

2.3. Tipos de vibraciones

2.3.1. Estiramiento

2.3.1.1. Simétrica

2.3.1.2. Asimétrica

2.3.2. Flexión

2.3.2.1. Tijereteo

2.3.2.2. Balanceo

2.3.2.3. Aleteo

2.3.2.4. Torsión

2.4. Equipo

2.4.1. Dispersivos

2.4.1.1. En desuso

2.4.2. Transformada de Fourier

2.4.2.1. Fuente luminosa

2.4.2.1.1. Lampara de Nernst

2.4.2.1.2. Fuente globar

2.4.2.1.3. Fuente de filamento incandescente

2.4.2.2. Interferómetro de Michelson

2.4.2.3. Detector

2.4.2.3.1. Térmico

2.4.2.3.2. Piroeléctrico

2.4.2.3.3. Fotoconfuctores

3. Absorción atómica

3.1. Absorción atómica

3.1.1. Consiste en transformar la muestra problema (que puede encontrarse en disolución o sólida) en átomos en estado de vapor y medir la radiación electromagnética absorbida por dichos átomos

3.1.2. La absorción atómica es el proceso que ocurre cuando átomos de un elemento en estado fundamental absorben energía radiante a una longitud de onda específica.

3.1.3. Equipo

3.1.3.1. Fuente radiante

3.1.3.1.1. Lámpara de cátodo hueco

3.1.3.2. Atomizador

3.1.3.2.1. Llama

3.1.3.2.2. Arco eléctrico

3.1.3.2.3. Plasma

3.1.3.3. Monocromador

3.1.3.4. Detector

3.1.3.5. Amplificador

3.1.3.6. Sistema de presentación

3.2. Emisión atómica

3.2.1. Es una técnica espectroscópica que analiza las longitudes de onda de los fotones emitidos por los átomos o moléculas durante su transición desde un estado excitado a un estado de inferior energía.

3.2.2. El electrón que se encuentra en estado excitado, regresa a su estado fundamental emitiendo energía, es decir, un nivel de energía menor.

3.2.3. Equipo

3.2.3.1. Una fuente de excitación

3.2.3.1.1. Llama

3.2.3.1.2. Arco eléctrico

3.2.3.1.3. Plasma

3.2.3.2. Monocromador

3.2.3.3. Sistema de detección

3.3. Fluorescencia

3.3.1. Analiza la fluorescencia de una muestra. Se trata de utilizar un haz de luz, por lo general luz ultravioleta, que excita los electrones de las moléculas de ciertos compuestos y provoca que emitan luz de una menor energía, generalmente luz visible (aunque no necesariamente).

3.3.2. La fluorescencia es un tipo particular de luminiscencia, que caracteriza a las sustancias que son capaces de absorber energía en forma de radiaciones electromagnéticas y luego emitir parte de esa energía en forma de radiación electromagnética de longitud de onda diferente.

3.3.3. Equipo

3.3.3.1. Fuente de luz

3.3.3.1.1. Laser

3.3.3.1.2. Fotodiodo

3.3.3.1.3. Lámparas

3.3.3.2. Monocromadores

3.3.3.3. Detector

3.3.3.4. Registrador

4. Masas

4.1. Es una herramienta espectroscópica analítica enfocada principalmente a la separación de especies moleculares y atómicas de acuerdo a su masa

4.2. La espectrometría de masas puede ser usada para el análisis de muchos tipos de muestras, desde unidades elementales hasta grandes proteínas y polímeros.

4.3. Usos

4.3.1. Una medición precisa de masa puede ser usada para comprobar/validar fórmulas empíricas.

4.3.2. La fragmentación, que muchas veces resulta en sitios específicos o en grupos particulares puede ser usada para identificar muestras por cotejo con bases de datos de fragmentos.

4.3.3. La fragmentación controlada puede ser usada para la elucidación de compuestos novedosos.

4.3.4. La observación de picos comunes en un espectro puede proporcionar información útil respecto a grupos funcionales.

4.3.5. La abundancia relativa de isótopos es usada para obtener información de los elementos que forman un compuesto.

4.4. Parámetros

4.4.1. Relación carga-masa

4.4.2. Relación carga-masa-frecuencia

4.5. Métodos de análisis

4.5.1. Análisis de doble sector

4.5.2. Espectrometría de Masas de Tiempo de Vuelo (TOF)

4.5.3. Analizador de Masas de Cuadrupolos

4.5.4. Transformada de Fourier de Resonancia Ion Ciclotrón (FT­ICR)

4.6. Equipo

4.6.1. Nebulizador

4.6.2. Fuente de ionización

4.6.3. Analizador de masas

4.6.4. Transductor/detector

4.7. Etapas

4.7.1. Generación de moléculas en fase gaseosa

4.7.2. Ionización

4.7.3. Separación según su masa

4.7.4. Detección del pico de ion

5. Resonancia magnética nuclear

5.1. Es un fenómeno físico basado en las propiedades mecánico-cuánticas de los núcleos atómicos.

5.2. La espectroscopia de resonancia magnética nuclear (RMN) se basa en medir la absorbancia de la radiación electromagnética en la región de radiofrecuencias, de alrededor de 4 a 900 MHz.

5.3. En contraste con la absorción ultravioleta, visible e infrarroja, los núcleos de los átomos son los que participan en el proceso de absorción en vez de los electrones exteriores.

5.4. Equipo

5.4.1. Onda continua

5.4.1.1. Se supervisa la señal de absorción a medida que se barre lentamente la frecuencia de la fuente.

5.4.2. Impulsos

5.4.2.1. La muestra se irradia con pulsos periódicos de energía de radiofrecuencia que son dirigidos a través de la muestra en sentido perpendicular al campo magnético.

6. Espectro electromagnético

6.1. Es la distribución energética del conjunto de las ondas electromagnéticas
