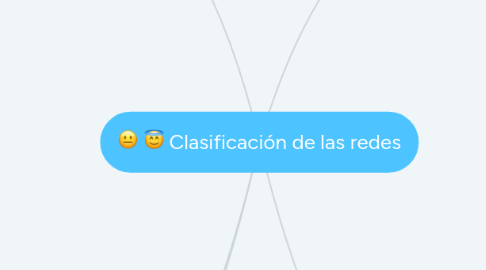

Clasificación de las redes por Mind Map: Clasificación de las redes

1. topologia

1.1. Estrella

1.1.1. reduce la posibilidad de fallo de red conectando todos los nodos a un nodo central. Cuando se aplica a una red basada en la topología estrella este concentrador central reenvía todas las transmisiones recibidas de cualquier nodo periférico a todos los nodos periféricos de la red, algunas veces incluso al nodo que lo envió.

1.2. Anillo

1.2.1. Es una topología de red en la que cada nodo se conecta exactamente a otros dos nodos, formando una única ruta continua para las señales a través de cada nodo: un anillo. Los datos viajan de un nodo a otro, y cada nodo maneja cada paquete.

1.3. Arbol

1.3.1. (también conocida como topología jerárquica) puede ser vista como una colección de redes en estrella ordenadas en una jerarquía. Este árbol tiene nodos periféricos individuales (por ejemplo, hojas) que requieren ‘transmitir a’ y ‘recibir de’ otro nodo solamente y no necesitan actuar como repetidores o regeneradores

1.4. bus

1.4.1. De las distintas variaciones de la topología, es la más fácil de entender, y consiste en un canal de comunicaciones PtP para que el usuario pueda estar permanentemente asociado con los dos puntos finales. Un teléfono infantil de lata es un ejemplo de canal dedicado físico

1.5. malla

1.5.1. es definida como topología de trama. Se trata de un arreglo de interconexión de nodos (terminales) entre sí, realizando la figura de una malla o trama. Es una topología muy utilizada entre las redes WAN o de área amplia.

1.6. mixta

1.6.1. son aquellas en las que se aplica una mezcla entre alguna de las otras topologías : bus, estrella o anillo. Principalmente podemos encontrar dos topologías mixtas: Estrella - Bus y Estrella - Anillo.

1.7. doble anillo

1.7.1. es igual a la topología de anillo, con la diferencia de que hay un segundo anillo redundante que conecta los mismos dispositivos. En otras palabras, para incrementar la fiabilidad y flexibilidad de la red, cada dispositivo de red forma parte de dos topologías de anillo independiente.

2. privacidad

2.1. Internet

2.1.1. ​Es un conjunto descentralizado de redes de comunicación interconectadas que utilizan la familia de protocolos TCP/IP, lo cual garantiza que las redes físicas heterogéneas que la componen, constituyan una red lógica única de alcance mundial.

2.2. Intranet

2.2.1. Es una red informática que utiliza la tecnología del protocolo de Internet para compartir información, sistemas operativos o servicios de computación dentro de una organización

2.3. Extranet

2.3.1. Es una red privada que utiliza protocolos de Internet, protocolos de comunicación y probablemente infraestructura pública de comunicación para compartir de forma segura parte de la información u operación propia de una organización con proveedores, compradores, socios, clientes o cualquier otro negocio u organización.

3. Medios de transmisión

3.1. Inalambrica

3.1.1. (en inglés: wireless network) se utiliza en informática para designar la conexión de nodos que se da por medio de ondas electromagnéticas, sin necesidad de una red cableada o alámbrica. La transmisión y la recepción se realizan a través de puertos.

3.2. Alambrica

3.2.1. es aquella en la que los sistemas se basan en la transmisión de información a través de un conductor que transporta corriente eléctrica, mientras que una conexión inalámbrica es aquella en la que la información viaja en forma de impulsos eléctricos o en forma de luz (ondas electromagnéticas).

4. Alcance

4.1. pan

4.1.1. normalmente se extiende a 10 metros.

4.2. man

4.2.1. su distancia de cobertura es mayor de 4 km .

4.3. lan

4.3.1. pueden abarcar desde los 200 metros hasta 1 kilómetro de cobertura.

4.4. wam

4.4.1. cubre distancias de entre unos 100 y unos 1.000 kilómetros, lo que le permite brindar conectividad a varias ciudades o incluso a un país entero

4.5. vlan

4.5.1. consiste en dos o más redes de computadoras que se comportan como si estuviesen conectados al mismo computador, aunque se encuentren físicamente conectados a diferentes segmentos de una red de área local

4.6. can

4.6.1. Antiguamente su extensión estaba limitada físicamente a un edificio o a un entorno de 200 metros, que con repetidores podía llegar a la distancia de un campo de 1 kilómetro,

4.7. san

4.7.1. Se trata de una arquitectura completa que agrupa una red de alta velocidad de canal de fibra o SCSI, un equipo de interconexión dedicado (conmutadores, puentes, etc.) y elementos de almacenamiento de red (discos duros).

5. Relacion

5.1. Punto a punto cliente servidor
