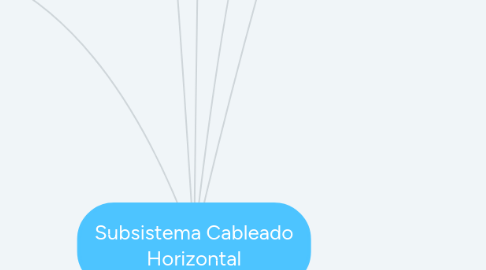

Subsistema Cableado Horizontal por Mind Map: Subsistema Cableado Horizontal

1. Diagrama de red

1.1. Es

1.1.1. Representación visual de una red de computadoras o telecomunicaciones

1.2. Muestra

1.2.1. Componentes que conforman una red y como interactúan.

1.2.1.1. Enrutadores

1.2.1.2. Dispositivos

1.2.1.3. Hubs

1.2.1.4. Cortafuegos

1.2.1.5. Hosts

1.3. Tipos

1.3.1. Diagramas de red lógicos

1.3.1.1. Describe la forma en que la información fluye a través de una red, por lo general muestran subredes (incluidas direcciones, máscaras y ID de VLAN), dispositivos de red, como enrutadores y cortafuegos, y protocolos de enrutamiento.

1.3.2. Diagramas de red físicos

1.3.2.1. Muestra la disposición física real de los componentes que forman la red, incluidos cables y hardware. Por lo general, el diagrama

1.3.2.2. Ofrece una vista panorámica de la red en su espacio físico.

2. Topologías

2.1. Es

2.1.1. Muestra la disposición de los elementos dentro de una red.

2.1.2. Pueden describir tanto los aspectos físicos como los lógicos de una red.

2.2. Tipos

2.2.1. Topología de Bus

2.2.1.1. Todos sus nodos se conectan a un medio central (el "bus") que tiene exactamente dos puntos de conexión.

2.2.1.2. También conocida como topología lineal o troncal.

2.2.1.3. Si el bus central se avería, caerá toda la red; y aislar el problema puede ser difícil.

2.2.2. Topología de Anillo

2.2.2.1. Los nodos están conectados en un patrón circular, y los paquetes de información se envían mediante el anillo hasta que llegan a su destino.

2.2.2.2. Toda la red falla si un solo nodo falla. Además, el ancho de banda se debe compartir en todos los dispositivos y las conexiones.

2.2.3. Topología de Estrella

2.2.3.1. Consiste en un switch (conmutador) o un hub (concentrador) central mediante el cual se transfieren todos los datos, junto con todos los nodos periféricos conectados a ese nodo central.

2.2.3.2. Tienden a ser confiables porque los equipos individuales pueden averiarse sin afectar al resto de la red. Pero si el switch o hub central falla, ninguno de los nodos conectados podrá acceder al mismo.

2.2.4. Topología de Malla

2.2.4.1. Malla completa

2.2.4.1.1. Cada nodo se conecta directamente a todos los otros nodos.

2.2.4.2. Malla parcial

2.2.4.2.1. Los nodos se conectan solo a aquellos nodos con los que más interactúan.

3. Subsistema de cableado horizonal

3.1. Cableado Estructurado

3.1.1. Es la infraestructura de cable destinada a transportar, a lo largo y ancho de un edificio, todo tipo de tráfico -voz, datos, vídeo, control ambiental y seguridad .

3.1.2. Fisicamente

3.1.2.1. Red de cable única y completa, con combinaciones de alambre de cobre (par trenzados), cables de fibra óptica, bloques de conexión, cables terminados en diferentes tipos de conectores y adaptadores, y que obedecen a una estructura normalizada por estándares de la industria.

3.2. Subsistemas del cableado estructurado

3.2.1. Cableado horizontal

3.2.2. Cableado de Backbone

3.2.3. Área de trabajo

3.2.4. Cuartos de Telecomunicaciones

3.2.5. Cuarto de equipos

3.2.6. Instalaciones de entrada

3.2.7. Administración

3.3. Se extiende desde la salida/conector (área de trabajo) al conector cruzado horizontal, típicamente localizado en el cuarto de telecomunicaciones (TR) o cuarto de equipamiento (ER).

3.3.1. Incluye

3.3.1.1. Cables horizontales

3.3.1.2. Salidas/conectores de telecomunicaciones

3.3.1.3. Terminaciones mecánicas en el TR

3.3.1.4. Patch Cords o Jumpers en el TR

3.3.1.5. Canalización o soportería

3.4. Limitaciones de distancia

3.4.1. Distancia máx. Horizontal es de 90 m. A pesar del medio (Cobre, F.O.)

3.4.2. Hasta 2 cordones/Jumpers permitidos en el TR.

3.4.3. El cordón del área de trabajo no deberá exceder los 3 m. de longitud.

3.4.4. 10 m. En total para todos los Patch cords, Jumpers y cordones de equipamiento.

3.4.5. 10 m cordones + 90 m cableado = 100 m longitud total del canal

3.5. Métodos de distribución horizontal

3.5.1. Vías de acceso bajo piso-Ductos bajo piso/Piso celular.

3.5.1.1. Los cableados de electricidad y comunicaciones deberán de ser distribuidos en ductos o celdas separados.

3.5.1.2. Piso celular de acero o concreto.

3.5.1.3. Se deben establecer rutas dedicadas para la distribución del cableado.

3.5.1.4. Los cables eléctricos que deban cruzar los cables de comunicación, deberán hacerlo en forma perpendicular.

3.5.1.5. Se recomienda que existas también una distancia vertical.

3.5.2. Distribución conduit.

3.5.2.1. Es el elemento mas popular para la instalación del cableado de telecomunicaciones.

3.5.2.2. Ninguna sección de conduit deberá de ser mayor a 30 m. (registros).

3.5.2.3. Radio de curvatura interno para un conduit de 2” o menos deberá ser de al menos 6 veces el diámetro interno.

3.5.2.4. Conduits con diámetro mayor a 2” deberán tener un diámetro de curvatura mínimo de 10 veces su diametro interno. (Igualmente para un conduit con F.O. instalado en él).

3.5.2.5. El rango de llenado de un conduit deberá ser de un 40% máximo.

3.5.3. Distribución de Canaleta perimetrales

3.5.3.1. Las canaletas perimetrales son las más comúnmente usadas para las derivaciones verticales desde los sistemas de techo falso o piso falso, cuando las paredes no son adecuadas para un cableado oculto.

3.5.3.2. Las canaletas perimetrales no deben emplearse como medio principal de distribución horizontal, salvo cuando no son factibles los sistemas de distribución en techo falso o en piso.

3.5.3.3. En canaletas multi-canal, se deberán separar compartimientos para cableados de electricidad y comunicaciones.

3.5.4. Distribución en muebles modulares.

3.5.4.1. Los cableados de electricidad y comunicaciones en muebles modulares deberán de ser separados por una barrera.

3.5.4.2. Se debe tener cuidado de mantener el radio de curvatura mínimo detrás de los cables de la salida/conector de telecomunicaciones.

3.5.5. Distribución en techos-Rieles tipo T y charolas

3.5.5.1. Un mínimo de 3” de separación entre el cable y las celdas del techo.

3.5.5.2. Las rutas dedicadas deberán de ser establecidas para la distribución de cableados de comunicaciones.

3.5.5.3. Revisar especificación de carga máxima de rieles T. (P/ej. Puede cargar hasta un peso total de 0.7 kg/m,lo cual es equivalente a 16 cables UTP)

4. Beneficios

4.1. Plan integrado de señales

4.1.1. Las señales de conectividad que ofrece el sistema de cableado estructurado están integradas en un mismo proyecto. También, al integrar aplicaciones, se utiliza un solo medio de distribución para llevar todos los cables que habilitarán las señales en cada salida de información.

4.2. Misma conectividad.

4.2.1. A todos los componentes y dispositivos capaces de transmitir información se les otorga la misma conectividad y por tanto la misma eficacia.

4.3. Facil mantenimiento

4.3.1. Al ser un sistema de cableado estructurado e integrado, su uniformidad conlleva a un fácil mantenimiento por parte de la empresa y los técnicos especializados.

4.4. Funcionalidad máxima

4.4.1. Los armarios del cableado estructurado son desde donde sale la información directamente hasta el puesto de trabajo. Esto implica que cada recurso al que se le asigna a una salida está perfectamente definido y configurado para prestar el servicio de forma adecuada.

4.5. Capacidad de ampliación

4.5.1. Debido a su estructura, el cableado estructurado está totalmente preparado tanto para ampliaciones como para traslados de las empresas donde se hayan instalado, asegurando siempre la seguridad de la información.

4.6. Máximo rendimiento

4.6.1. Se trata de tecnología punta en el campo de las telecomunicaciones y el rendimiento de estos sistemas de cableado estructurado ofrecen una garantía máxima en cuanto a rendimiento y funcionamiento.

4.7. Administración del sistema

4.7.1. Si un usuario se mueve de su ubicación física a otra, no va a requerir reconfigurar su estación de red ya que con solo redireccionar su conexión se conservan en perfecto estado la configuración de su equipo.

4.8. Versatilidad

4.8.1. Un cableado estructurado permite ofrecer servicio a una amplia gama de productos de telecomunicaciones, sean de la naturaleza que sean debido a su gran versatilidad.

4.9. Económico

4.9.1. Al coste inicial no hay sumarle grandes cantidades económicas en el caso de traslado de oficinas o traslado del mismo inmueble ya que el trabajo más importante ya se encuentra realizado.

4.10. Velocidad

4.10.1. La velocidad de transmisión de datos gracias a la fibra óptica y el este sistema es el más beneficioso y recomendable para las empresas.

5. Estándares y Organizaciones

5.1. TIA (TelecommunicationsIndustryAssociation)

5.2. ANSI(American National Standards Institute)

5.3. EIA (Electronic Industries Alliance)

5.4. ISO (International Standards Organization)

5.5. IEEE (Instituto de Ingenieros Eléctricos y de Electrónica)

6. Subsistema de cableado de Backbone

6.1. ¿Qué hace?

6.1.1. Proveer interconexión entre los diferentes cuartos de telecomunicaciones con el cuarto de telecomunicaciones principal (MC, IC, HC).

6.2. Incluye

6.2.1. Cables de backbone.

6.2.2. Conexiones cruzadas intermedias y principales.

6.2.3. Terminaciones mecánicas y patch cord o jumpers usados para conexiones cruzadas de backbone.

6.2.4. Canalizaciones o soportería.

6.3. Topología

6.3.1. Topología de estrella.

6.3.1.1. No más de 2 niveles de conexiones cruzadas (solo una IC es permitida entre el MC y el HC).

6.4. Cables usados y distancias

6.4.1. UTP(voz) 800 m, F.O. multimodo 2000m

6.4.2. STP(voz) 700 m , F.O. monomodo 3000m

6.4.3. UTP(datos) 90m.

6.4.3.1. UTP de 100 ohm

6.4.3.2. F.O. 62.5/125 mm

6.4.3.3. F.O. 50/125 mm

6.4.3.4. F.O. Monomodo

6.5. Vías de acceso de Intra-edificio

6.5.1. Provee la forma de colocar cables de backbone desde:

6.5.1.1. Las instalaciones de Entrada a los Cuartos de Telecomunicaciones

6.5.1.2. Cuartos de Equipamiento ya sea a las instalaciones de entrada o a los Cuartos de Telecomunicaciones.

6.5.2. Consisten de:

6.5.2.1. Conduits

6.5.2.2. Mangas

6.5.2.3. Slots

6.5.2.4. Charolas

6.6. Tipos para instalación

6.6.1. Interiores

6.6.2. Exteriores

6.6.2.1. Armada

6.6.2.2. Armada con guía de acero

6.7. Terminales de conexión

6.7.1. Regletas tipo 110 de 25 pares, Regletas de pared 25 pares, Regletas LSA de 10 pares, Regletas Bix

6.7.2. PatchPanel

7. Subsistema de área de Trabajo

7.1. ¿Qué es?

7.1.1. Es el espacio en donde el ocupante interactúa con los dispositivos de telecomunicaciones.

7.2. Caracteristicas

7.2.1. Típicamente uno cada 10 m2

7.2.2. Un mínimo de una salida de telecomunicaciones por área de trabajo.

7.2.3. Requerimientos del cliente

7.2.3.1. Equipamiento y aplicaciones.

7.2.3.2. Tipo de red.

7.2.3.3. Tipo de Cable para soportarlos.

7.2.4. Requerimientos de la Salida/conector

7.2.4.1. Jack modular de 8 posiciones.

7.2.4.2. De la misma categoría del cable o mejor.

7.2.4.3. Escoger alguno de los esquemas de cableado ya sea T568A o T568B

7.2.5. Los cordones del área de trabajo (Line Cord) no deberá exceder los 5 m. de longitud.

7.2.6. Requerimientos de la Salida del área de trabajo

7.2.6.1. Se debe montar seguramente en las locaciones planeadas.

7.2.6.2. Los cables sin terminar deben ser cubiertos con un faceplate y etiquetados.

7.2.7. Salidas del Área de trabajo

7.2.7.1. Adaptadores área mobiliario Modular

7.2.7.1.1. Steelcase

7.2.7.1.2. Haworth

7.2.7.1.3. Knoll

7.2.7.1.4. Herman Miller

7.2.7.2. Placas de montaje aparente en pared

7.2.7.3. Salidas de Montaje en superficie

7.3. Estándares

7.3.1. Par Trenzado sin escudo de 100 Ohm

7.3.2. Par Trenzado con escudo de 100 Ohm

7.3.3. Par Trenzado con escudo de 150 Ohm

7.3.4. Fibra Óptica Multimodo de 62.5/125 um

7.3.5. Fibra Óptica Multimodo de 50/125 um

7.3.6. Cables y conexiones mecánicas híbridos y atados

7.3.6.1. Consiste en los cables permitidos y reconocidos en corridas horizontales y que provean los requerimientos para cada sección individual

7.4. Cableado de Cobre

7.4.1. Categoria 5e, TIA/EIA 568-B

7.4.1.1. Especificado a 100 MHz

7.4.1.2. El NEXT debe ser 3db mejor que el Cat 5

7.4.1.3. Ejemplos de Aplicación: 1000 BASE-T

7.4.2. Draft 10 de la Categoria 6- Noviemvre 2001

7.4.2.1. Especificado a 250MHz

7.4.2.2. No hay aplicaciones que actualmente requieran Cat 6

7.4.3. Ventajas

7.4.3.1. Bajo costo de instalación

7.4.3.2. Instalación simple

7.4.3.3. Los instaladores están muy familiarizados con el UTP

7.4.3.4. Soportan la mayoría de aplicaciones existentes

7.4.4. Desventajas

7.4.4.1. Puede ser susceptible a EMI y RFI

7.4.4.2. EL resultado es ruido, el sistema corre lento

7.4.4.3. Limitaciones de Distancia (Fuera de la horizontal)

7.5. Cableado de Fibra Óptica

7.5.1. Presentaciones comerciales para el área de trbajo

7.5.1.1. Fibra óptica de 62.5/125 mm (multi-modo)

7.5.1.2. Fibra óptica de 50/125 mm (multi-modo)

7.5.2. Ventajas

7.5.2.1. Inmune a EMI y a RFI

7.5.2.2. Ancho de Banda Virtualmente ilimitado

7.5.2.3. Mas pequeña y ligera

7.5.2.4. Soporta todas las aplicaciones existentes

7.5.2.5. Fácil de examinar

7.5.3. Desventajas

7.5.3.1. Su instalaciones toma un mayor tiempor

7.5.3.2. Sus electrónicos tienen un mayor costo
