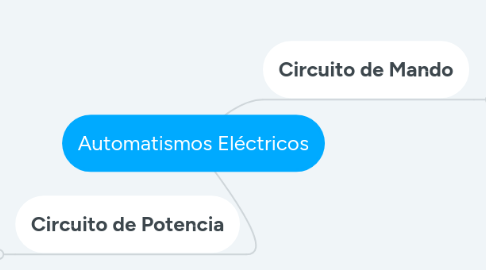

Automatismos Eléctricos por Mind Map: Automatismos Eléctricos

1. Circuito de Mando

1.1. Representa todos los elementos de control sobre el circuito. Mediante el cual se pueden dar ordenes para que este las ejecute.

1.1.1. Pulsadores

1.1.1.1. Mecanismo eléctrico que por medios mecánicos une o separa un circuito, permitiendo o no el flujo de corriente.

1.1.1.1.1. Normalmente abierto: cambian de estar abiertos a estar cerrados en su accionamiento.

1.1.1.1.2. Normalmente cerrados: cambian de estar cerrados a estar abiertos cuando así es requerido.

1.1.2. Relés

1.1.2.1. Mecanismo que por medio de acción eléctrica abre o cierra un circuito.

1.1.2.1.1. Electromecánicos: un electroimán hace cerrar o abrir los contactos al ser excitado.

1.1.2.1.2. Núcleo Móvil: un solenoide hace abrir o cerrar el émbolo. Es útil para manejar corrientes altas)

1.1.2.1.3. Polarizados: Si se excita el electroimán se cierran los contactos, si la polaridad es opuesta abre los contactos.

1.1.2.1.4. Reed: una bobina recubre los contactos metálicos al ser excitada se cierran.

1.1.3. Temporizadores

1.1.3.1. Mecanismo que regula la conexión o desconexión de un circuito luego de transcurrido un tiempo.

1.1.3.1.1. De conexión: al recibir tensión mide el tiempo y luego de este libera los contactos

1.1.3.1.2. De desconexión: cuando deja de recibir tensión mide el tiempo y luego libera los contactos.

2. Circuito de Potencia

2.1. Conjunto de elementos encargado de ejecutar las ordenes procedentes del circuito de mando.

2.1.1. Contactores

2.1.1.1. Mecanismo eléctrico de control que permite abrir o cerrar circuitos, cuando la bobina recibe corriente abre los contactos cerrados y cierra los abiertos.

2.1.2. Relé Térmico

2.1.2.1. Mecanismo electromecánico de protección contra sobrecargas y calentamientos. Parando de manera segura la máquina y permitiendo un arranque rápido.

2.1.3. Actuadores

2.1.3.1. Dispositivo mecánico que permite proporcionar fuerza a diferentes dispositivos para su acción. La fuerza que provoca el actuador proviene de tres fuentes posibles: presión neumática, presión hidráulica y fuerza motriz eléctrica.
