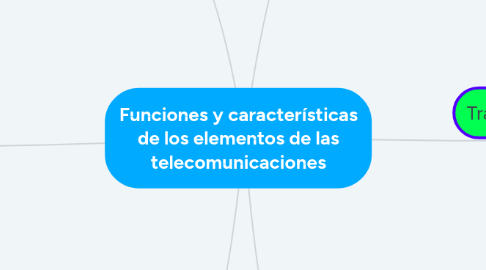

Funciones y características de los elementos de las telecomunicaciones por Mind Map: Funciones y características de los elementos de las telecomunicaciones

1. Microndas terrestres

1.1. Funciones y características

1.1.1. Función.- Están definidas como un tipo de onda electromagnética situada en el intervalo del milímetro al metro y cuya propagación puede efectuarse por el interior de tubos metálicos. Característica.- Es que su ancho de banda varía entre 300 a 3.000 MHz, aunque con algunos canales de banda superior, entre 3.5 y 26 GHz. Es usado como enlace entre una empresa y un centro que funcione como centro de conmutación del operador, o como un enlace entre redes LAN (Local Area Network).

1.2. Han abierto una puerta a los problemas de transmisión de datos, sin importar cuales sean, aunque sus aplicaciones no estén restringidas a este campo solamente.

2. Satelites artificiales

2.1. Un satélite artificial es un ingenio enviado en una lanzadera espacial que se mantiene en órbita alrededor de cuerpos del espacio.

2.2. Funciones y Caracteristicas

2.2.1. Función.- Los satélites hacen las veces de “repetidor”: recibe la señal que viene de la antena terrestre y la retransmite a la Tierra.

2.2.2. Característica.- Las frecuencias en el enlace de subida (uplink) son diferentes de la frecuencia de bajada (downlink).

3. Huella satelital

3.1. Es la zona terrestre en la cual se puede captar la señal que envía el satélite se llama la Huella o Footprint.

3.2. Caracteristicas

3.2.1. Corresponde al área en tierra que cubren sus transpondedores, y determina el diámetro requerido por las antenas satelitales para que puedan recibir eficientemente la señal de dicho satélite. La señal se capta mejor en la zona central, pues hacia los bordes la señal es más difícil de captar y se requiere de antenas más potentes.

4. Sistemas satelitales VSAT

4.1. Es un sistema de comunicación terrestre mediante antenas.

4.2. Un sistema VSAT (Very Small Apertura Terminal) es cuando se tiene un sitio central (Master o HUB) y un gran número de estaciones secundarias que tienen antenas pequeñas (de aproximadamente dos metros de diámetro). Es bidireccional.

5. Sistemas de radio frecuencia

5.1. La radio transmisión en la banda entre 3 MHz y 30 MHz es llamada radio de alta frecuencia (HF) u ondas cortas.

5.2. Características y funcionamiento

5.2.1. Función.- Las bandas de frecuencia dentro del espectro de HF son asignadas por tratados internacionales para servicios específicos como movibles (aeronáutico, marítimo y terrestre), radiodifusión, radio amateur, comunicaciones espaciales y radio astronomía.

5.2.2. Característica.- Tiene propiedades de propagación que la hacen menos confiable que otras frecuencias. Las ondas de radio de HF transmitidas desde antenas en la tierra siguen dos trayectorias. La onda terrestre (groundwave) sigue la superficie de la tierra y la onda aérea (skywave) rebota de ida y vuelta entre la superficie de la tierra y varias capas de la ionosfera terrestre.

6. Transmisión en infrarrojo y láser

6.1. Las redes por infrarrojos permiten la comunicación entre dos nodos, y para ello utilizan una serie (por lo menos un par) de leds. Esa es su principal desventaja, a diferencia de otros medios de transmisión inalámbricos

6.2. Caracteristicas

6.2.1. Función.- Las transmisiones de láser de infrarrojo directo envuelven las mismas técnicas empleadas en la transmisión por fibra óptica, excepto que el medio en este caso es el aire libre. El láser tiene un alcance de hasta 10 millas, aunque casi todas las aplicaciones en la actualidad se realizan a distancias menores de una milla.

6.2.2. Característica.- Las transmisiones en infrarrojo son utilizadas donde la instalación de cable no es factible entre ambos sitios a conectar. Las velocidades típicas de transmisión a esas distancias son 1.5 Mbps. La ventaja del láser infrarrojo es que no es necesario solicitar permiso ante las autoridades para utilizar esta tecnología.
