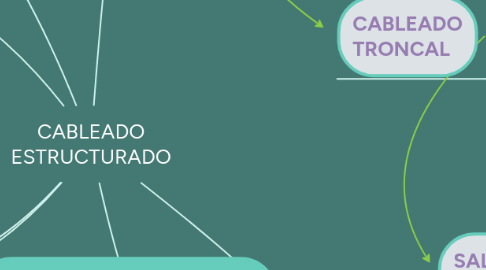

CABLEADO ESTRUCTURADO por Mind Map: CABLEADO ESTRUCTURADO

1. TIA/EIA 568 B2

1.1. Se centra en componentes de sistemas de cable de pares balanceados

2. TIA/EIA 568

2.1. Intenta definir estándares que permitirán el diseño e implementacion de sistemas de cableado estructurado para edificios comerciales y entre edificios en entornos de campus

3. Un estándar de cableado estructurado especifica como organizarse la instalación del cableado

4. SUBSISTEMAS

4.1. Al estar organizado en varias partes,cada uno engloba un subsistema. Esos subsistemas son los siguientes:

5. CABLEADO DE CAMPUS

5.1. Interconecta los diferentes edificios de una organización.Se recomienda utilizar fibra óptica

6. ENTRADA DEL EDIFICIO

6.1. Es el punto donde se conectan los cables exteriores del edificio con los interiores

7. SALA DE EQUIPAMIENTO

7.1. Lugar en el que confluyen todas las conexiones del edificio

8. CABLEADO TRONCAL

8.1. Lleva a cabo las conexiones de todos los elementos del edificio a traves de cableado vertical

9. SALA DE TELECOMUNICACIONES

9.1. Es un area dentro de un edificio que aloja los equipos del sistema de cableado de telecomunicaciones

10. CABLEADO HORIZONTAL

10.1. Se extiende desde las conexiones de pared de las habitaciones o despachos hasta los armarios de comunicaciones

11. AREA DE TRABAJO

11.1. Es un lugar donde se ubica una sala de telecomunicaciones que presta o brinda un determinado servicio

12. ESTANDARES TIA/EIA

13. TIA/EIA 568-B1

13.1. El estándar principal define los requisitos generales

14. TIA/EIA 568 B3

14.1. Aborda componentes de sistemas de cable de fibra optica

15. ESTANDRES DE CABLE UTP/STP

15.1. TIA/EIA define dos patrones o esquemas de cableado diferentes llamados T568A Y T568B

15.1.1. Cada esquema de cableado define el diagrama de pines o el orden de las conexiones de cable en el extremo del cable

16. MAPA FISICO Y LÓGICO DE UNA RED

16.1. Cuando se instala una red se crea un mapa de la topologia fisica para registrar donde esta ubicado cada host y como esta conectado a la red

16.2. En estos mapas de la topologia , se utilizan iconos para representar los dispositivos físicos reales
