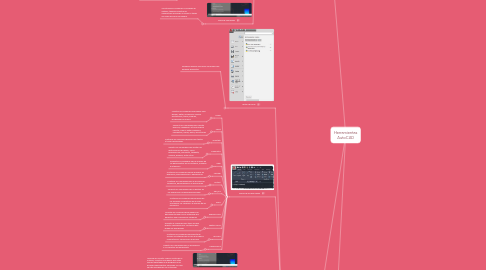

Herramientas AutoCAD por Mind Map: Herramientas AutoCAD

1. Inicio del Programa

1.1. Inicio de interfaz de AutoCAD

1.1.1. Inicio

1.1.1.1. Para empezar

1.1.1.1.1. En esta primera ventana se encuentran enlaces para iniciar un dibujos nuevo o abrir archivos guardados anteriormente, incluso buscar ejemplos en línea de plantillas

1.1.1.2. Documentos recientes

1.1.1.2.1. En esta segunda ventana se logra pre-visualizar archivos cargados raciente mente

1.1.1.3. Notificaciónes

1.2. La interfaz del AutoCAD

1.2.1. Ventana de la aplicación

1.2.1.1. Permite tener varios archivos abiertos al mismo tiempo en orden

1.2.2. Home

1.2.2.1. En esta pestaña se encuentran herramientas básicas para realizar cualquier tipo de diseño

1.2.3. Ventaa de dibujo

1.2.3.1. En esta ventana se logra observar el diseño que se este creando, y ofrece diferentes herramientas para visualizar el dibujo, diferentes métodos de zoom, de cambio de tamaño de la pantalla, etc

1.2.4. Barra de herramientas

1.2.4.1. En esta se encuentran diferentes iconos de diseño, en cada uno de ellos una ventana flotante que contgiene una pequeña descripción del modo de uso del comando seleccionado

1.2.5. Barra de estado (Son herramientas que permiten modificar el entorno del dibujo)

1.2.5.1. Model

1.2.5.1.1. Cambia la vista del dibujo del modelo del programa a una ventana de presentación de papel.

1.2.5.2. Grid

1.2.5.2.1. Permite poner retirar una cuadrícula en el área de dibujo

1.2.5.3. Snap

1.2.5.3.1. Establece los desplazamientos del cursor en incrementos específicos.

1.2.5.4. Ortho

1.2.5.4.1. Restringe a los comandos de diseño a movimientos en direcciones horizontales o verticales

1.2.5.5. Polar

1.2.5.5.1. Permite el rastreo polar, haciendo uso de ángulos polares específicos

1.2.5.6. Isodraft

1.2.5.6.1. Simula un entorno de dibujo isométrico alineando objetos a lo largo de ejes isométricos, donde el ángulo entre cada eje es de 120 °

1.2.5.7. Autosnap

1.2.5.7.1. Rastrea el cursor a lo largo de las trayectorias de alineación horizontal y vertical desde los puntos de referencia de objetos.

1.2.5.8. Osnap

1.2.5.8.1. Ajusta el cursor al punto de referencia 2D más cercano.

1.2.5.9. Show annotation scale

1.2.5.9.1. Muestra objetos anotativos usando la escala de anotación

1.2.5.10. Vscurrent

1.2.5.10.1. Cambia el espacio de trabajo actual al seleccionado

1.2.5.11. Annomonitor

1.2.5.11.1. Enciende y apaga la anotación del monitor

1.2.5.12. Isolate objects

1.2.5.12.1. Ocultar objetos seleccionados en el área de dibujo o mostrar objetos que estaban ocultos anteriormente.

1.2.5.13. Graphics confg

1.2.5.13.1. Muestra las opciones de rendimiento gráfico en la línea de comando

1.2.5.14. Clean screen

1.2.5.14.1. Maximiza el área de dibujo despejándola de la línea de opciones, las barras de herramientas y las ventanas acoplables, excepto la ventana de comandos

1.2.6. Barra de comandos

1.2.6.1. Se introducen comandos y variables de sistema, tambien muestra las sugerencias que guían al usuario a través de la secuencia de comandos

2. Coordenadas de Diseño

2.1. Coordenadas absolutas

2.1.1. Se orienta mediante las coordenadas de un plano cartesiano, que a su vez se compone de un eje horizontal llamado eje X o eje de las abscisas; y un eje vertical llamado eje Y o eje de las ordenadas

2.1.1.1. Las unidades de dibujo son las unidades de medida en AutoCAD, que pueden estar en milímetros, metros, kilómetros o pulgadas

2.1.1.2. Comando: LINE coordenada, coordenada

2.2. Coordenadas relativas

2.2.1. Se refieren al último punto introducido y no al origen de coordenadas, su orientación esta dada en números positivos y negativos para dar la orientación

2.2.1.1. Comando: LINE @X,Y

2.3. Coordenadas polares

2.3.1. Se refieren también al último punto utilizado, pero indica una distancia y un ángulo

2.3.1.1. Comando: LINE @distancia<ángulo

3. Principales Componentes

3.1. Botón de inicio

3.1.1. Aparecen algunas funciones comunes para empezar proyectos

3.2. Barras de acceso rápido

3.2.1. Home

3.2.1.1. Muestra los comandos principales para dibujar, editar, modificar y realizar anotaciones, capas, bloques, propiedades y grupos.

3.2.2. Insert

3.2.2.1. Presenta los comandos para insertar gráficos, imágenes y otras más para insertar, crear y editar imágenes, referencias, nubes, datos, ubicaciones

3.2.3. Annotate

3.2.3.1. Contiene los comandos para escribir textos y tomar dimensiones

3.2.4. Parametric

3.2.4.1. Muestra los comandos para ajustar las restricciones del dibujo, como perpendicular, horizontal, tangente, colineal, paralelo, entre otros.

3.2.5. View

3.2.5.1. Presenta los comandos para el manejo de las herramientas de las ventanas, modelos e interfaces

3.2.6. Manage

3.2.6.1. Contiene los comandos para el proceso de grabación, personalización y aplicaciones

3.2.7. Outout

3.2.7.1. Contiene los comandos para el proceso de grabación, personalización y aplicaciones

3.2.8. Add_ins

3.2.8.1. Presenta los comandos para la gestión de las referencias cruzadas almacenadas

3.2.9. A360

3.2.9.1. Contiene los comandos para manejo de los archivos compartidos en la nube, sincronizar los cambios y el manejo de los proyectos

3.2.10. Express Tools

3.2.10.1. Muestra los comandos para manejo de herramientas que no son instaladas por defecto y que es necesario cargarlas.

3.2.11. Feature Tools

3.2.11.1. Presenta el comando para tener acceso directo a aplicaciones y contenido que pueda ser descargado

3.2.12. BIM 360

3.2.12.1. Contiene los comandos para facilitar el acceso al software para el uso de modelos compartidos y verificación de errores

3.2.13. Performance

3.2.13.1. Muestra los comandos para la verificación y los reportes de rendimiento

3.3. Ventanas y cuadros de diálogo

3.3.1. Ventana de línea de comando

3.3.1.1. Ubicada en la parte inferior central de la interfaz, muestra las órdenes que están siendo ejecutadas en el programa y las posibles herramientas asociadas a lo que se está escribiendo con el teclado

3.3.2. Menu contextual

3.3.2.1. Permite conocer las características de la herramienta

3.3.3. Captura dinámica de párametros

3.3.3.1. Son cajas de texto emergente que muestran información como: ubicación del cursor en el área del dibujo en coordenadas, distancias, diámetros, longitudes, incluso también presenta los requerimientos a los que la herramienta esta sujeta

3.4. Herramienta mouse

3.4.1. Botón Izquierdo

3.4.1.1. Selección de entidades, iconos, herramientas del Tools Paletts, opciones del menú, también permite el ingreso de puntos

3.4.2. Botón derecho

3.4.2.1. Activa los menús contextuales

3.4.3. Scroll

3.4.3.1. Amplia o disminuye un dibujo, también permite desplazar la pantalla a lo largo del dibujo

3.5. Métodos para acceder a los comandos y a las herramientas

3.6. Cómo personalizar la iterfaz

3.6.1. Se puede modificar el aspecto de la interfaz al dar clic en el botón de inicio y seleccionar el comando Options (opciones)

3.6.1.1. Los cambios en la interfaz varían desde el color en el área del dibujo, color y tamaño del puntero, la forma de abrir y guardar los archivos trabajados, la impresora predeterminada, el manejo de las unidades de medidas, entre muchas otra

3.7. Unidades a utilizar en el diseño

3.7.1. Mediante el teclado, es posible acceder a diversas herramientas de diseño, solo con presionar o escribir la abreviatura correspondiente.

3.7.2. Para la adecuación de las unidades de medida se presionan las teclas U y N o se escribe UNIDADES (tal como se muestra en la imagen)
