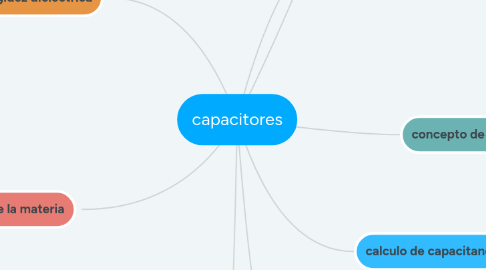

capacitores por Mind Map: capacitores

1. concepto de capacitor

1.1. Un condensador eléctrico es un dispositivo pasivo, utilizado en electricidad y electrónica, capaz de almacenar energía sustentando un campo eléctrico.

1.1.1. La capacitancia es la capacidad de un componente o circuito para recoger y almacenar energía en forma de carga eléctrica. ... El aislante también se conoce como un dieléctrico y aumenta la capacidad de carga de un capacitor. A veces, los capacitores se llaman condensadores en la industria automotriz, marina y aeronáutica

2. calculo de capacitancias

2.1. La capacitancia se expresa como la relación entre la carga eléctrica de cada conductor y la diferencia de potencial (es decir, tensión) entre ellos

2.1.1. El valor de la capacitancia de un capacitor se mide en faradios (F)

3. calculo de energía almacenada

3.1. La carga de un capacitor puede compararse con la energía cinética desarrollada al comprimir un resorte, este al ser comprimido almacena esa energía como energía potencial que devolverá como energía cinética cuando sea liberado.

3.1.1. La energía almacenada en un capacitor puede calcularse por la siguiente expresión W= 0,5 . C . V¨2 EXPRESANDOSE: W: joule, C: faradios, V: volts

4. conexión de capacitores

4.1. Los capacitores se pueden conectar en serie y en paralelo y en cada una de estas conexiones presentan características especiales

4.2. conexion en paralelo : Esta se realiza con la finalidad de sumar la capacitancia de dos o mas capacitores , de modo que si se tiene un capacitor de 200uf y otro de 100uf , el resultado es uno equivalente de 300uf

4.3. conexión en serie: En esta las capacitancia se ve disminuida al conectar de esta manera los capacitores y la forma de calcularlo es igual a como se calculan los resistores en paralelo.

5. polarización de la materia

5.1. La polarización de un material dieléctrico tiene lugar por cuatro mecanismos diferentes: electrónico, iónico, molecular y de carga espacial; cada uno propio de un rango de frecuencias diferente y característico en cada material.

6. concepto de rigidez dieléctrica

6.1. La rigidez dieléctrica de un material es la máxima tensión que es capaz de soportar sin que el material se perfore. Esa tensión se conoce como tensión de ruptura del material

6.1.1. La rigidez dieléctrica se calcula dividiendo el voltaje de ruptura por el espesor de la muestra. VR es la mayor diferencia de potencial o tensión soportada antes de ruptura y d el espesor de dieléctrico

7. susceptibilidad y permitividad

7.1. La permitividad está determinada por la tendencia de un material a polarizarse ante la aplicación de un campo eléctrico y de esa forma anular parcialmente el campo interno del material. Está directamente relacionada con la susceptibilidad eléctrica

7.1.1. La permitividad (o impropiamente constante dieléctrica) es una constante física que describe cómo un campo eléctrico afecta y es afectado por un medio. La permitividad del vacío es 8,8541878176x10-12 F/m.

8. discusión de los efectos del uso de dieléctricos en los capacitores

8.1. La mayor parte de los condensadores llevan entre sus láminas una sustancia no conductora o dieléctrica. Consigue aumentar la diferencia de potencial máxima que el condensador es capaz de resistir sin que salte una chispa entre las placas (ruptura dieléctrica)

8.1.1. ¿Cómo influye el material dieléctrico en la capacitancia? A medida que el material dieléctrico se introduce en el capacitor ya cargado, la batería traslada más carga q´- q= q(ke- 1) de la placa positiva a la negativa. Se incrementa la capacitancia de un capacitor cualquiera en el mismo factor, cuando la sustancia dieléctrica llena el espacio entre las placas.
