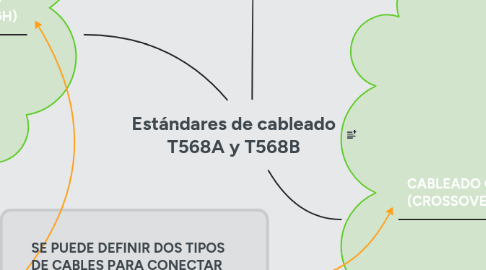

Estándares de cableado T568A y T568B por Mind Map: Estándares de cableado T568A y T568B

1. ¿QUÉ ES?

1.1. Definen varios tipos de conexiones que se pueden utilizar a la hora de ensamblar el cable de par trenzado con el conector RJ-45, tanto en conectores macho como hembra. De todas ellas, las que más se utilizan son la ANSI/EIA/TIA-568A y ANSI/EIA/TIA- 568B.

2. CABLEADO DIRECTO (STRAIGHT-THROUGH)

2.1. SE DEFINE COMO

2.1.1. Es un tipo de cable de par trenzado que se usa en las redes de área local para conectar un ordenador a un núcleo de red como por ejemplo un enrutador.

2.1.1.1. En este tipo de cableado se puede utilizar tanto la norma T568A o bien el estándar T568B pero esquema más utilizado en la práctica es tener en ambos extremos la distribución 568B.

2.2. USOS

2.2.1. El cable directo de red sirve para conectar dispositivos desiguales, como un computador con un hub o switch

2.3. DISPOSITIVOS QUE CONECTA

2.3.1. De switch a enrutador

2.3.2. De switch a PC o servidor

2.3.3. De Hub (concentrador)a PC o servidor

3. CABLEADO CRUZADO (CROSSOVER)

3.1. SE DEFINE COMO

3.1.1. Es un cable de red con una configuración especial que permite conectar dos computadoras entre si para pasar información, también sirva para la comunicación entre routers y firewalls, pero básicamente es para eso.

3.1.1.1. Para crear el cable cruzado (crossover) en un extremo tendremos el estándar T568-A y en el otro extremo el estándar T568-B

3.2. USOS

3.2.1. Interconecta todas las señales de salida en un conector con las señales de entrada en el otro conector, y viceversa; permitiendo a dos dispositivos electrónicos conectarse entre sí con una comunicación full dúplex

3.3. DISPOSITIVOS QUE CONECTA

3.3.1. De switch a switch

3.3.2. De switch a concentrador

3.3.3. De concentrador a concentrador

3.3.4. De enrutador a enrutador

3.3.5. De puerto Ethernet en enrutadora tarjeta de red en un PC

3.3.6. De PC a PC

4. SE PUEDE DEFINIR DOS TIPOS DE CABLES PARA CONECTAR DIFERENTES DISPOSITIVOS ENTRE SÍ
