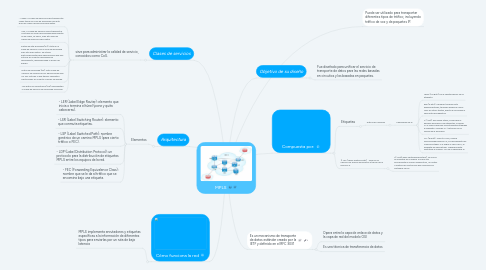

MPLS por Mind Map: MPLS

1. Puede ser utilizado para transportar diferentes tipos de tráfico, incluyendo tráfico de voz y de paquetes IP.

2. Es un mecanismo de transporte de datos estándar creado por la IETF y definido en el RFC 3031

2.1. Opera entre la capa de enlace de datos y la capa de red del modelo OSI

2.2. Es una técnica de transferencia de datos

3. Objetivo de su diseño

3.1. Fue diseñado para unificar el servicio de transporte de datos para las redes basadas en circuitos y las basadas en paquetes.

4. Clases de servicios

4.1. sirve para administrar la calidad de servicio, conocidos como CoS.

4.1.1. - Video: La clase de servicio para transportar video tiene un nivel de prioridad más alto que las clases de servicio para datos.

4.1.2. Voz: La clase de servicio para transportar voz tiene un nivel de prioridad equivalente al de video, es decir, más alto que las clases de servicio para datos.

4.1.3. Datos de alta prioridad (D1): Ésta es la clase de servicio con el nivel de prioridad más alto para datos. Se utiliza particularmente para aplicaciones que son críticas en cuanto necesidad de rendimiento, disponibilidad y ancho de banda.

4.1.4. Datos de prioridad (D2): Esta clase de servicio se relaciona con aplicaciones que no son críticas y que tienen requisitos particulares en cuanto a ancho de banda.

4.1.5. Los datos no prioritarios (D3) representan la clase de servicio de prioridad más baja.

5. Arquitectura

5.1. Elementos

5.1.1. - LER (Label Edge Router): elemento que inicia o termina el túnel (pone y quita cabeceras).

5.1.2. - LSR (Label Switching Router): elemento que conmuta etiquetas.

5.1.3. - LSP (Label Switched Path): nombre genérico de un camino MPLS (para cierto tráfico o FEC).

5.1.4. - LDP (Label Distribution Protocol): un protocolo para la distribución de etiquetas MPLS entre los equipos de la red.

5.1.5. - FEC (Forwarding Equivalence Class): nombre que se le da al tráfico que se encamina bajo una etiqueta.

6. Cómo funciona la red

6.1. MPLS implementa enrutadores y etiquetas específicas a la información de diferentes tipos para enviarlas por un ruta de baja latencia

7. Compuesta por:

7.1. Etiquetas

7.1.1. Datos de Usuarios

7.1.1.1. Cabeceras de IP

7.1.1.1.1. Label (20 Bits): Es la identificación de la etiqueta.

7.1.1.1.2. Exp (3 bits): Llamado también bits experimentales, también aparece como QoS en otros textos, afecta al encolado y descarte de paquetes.

7.1.1.1.3. S (1 bit): Del inglés stack, sirve para el apilado jerárquico de etiquetas. Cuando S=0 indica que hay mas etiquetas añadidas al paquete. Cuando S=1 estamos en el fondo de la jerarquía.

7.1.1.1.4. TTL (8 bits): Time-to-Live, misma funcionalidad que en IP, se decrementa en cada enrutador y al llegar al valor de 0, el paquete es descartado. Generalmente sustituye el campo TTL de la cabecera IP.

7.2. 1) LSP (Label Switch Path), Que es un camino de Tráfico esoecifico a través de la red MPLS.

7.2.1. 2) LSR(Label Switching Routers), Tal como se muestra en la figura. los dos son fisicamente el mismo dispocitivo, un router o switch de red troncal que incorpora el software MPLS.
