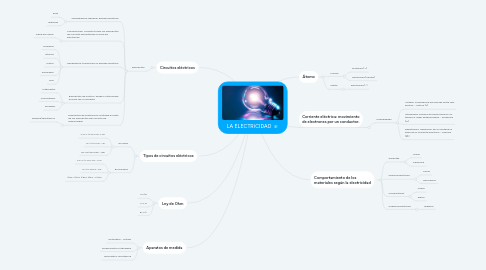

LA ELECTRICIDAD por Mind Map: LA ELECTRICIDAD

1. Átomo

1.1. núcleo

1.1.1. Protones (+)

1.1.2. Neutrones (neutro)

1.2. órbita

1.2.1. Electrones (-)

2. Corriente eléctrica: movimiento de electrones por un conductor.

2.1. Propiedades

2.1.1. Voltaje: la diferencia de fuerzas entre dos puntos - Voltios (v)

2.1.2. Intensidad: número de electrones en un tiempo y lugar determinados - Amperios (A)

2.1.3. Resistencia: Oposición de un material al paso de la corriente eléctrica - Ohmios (Ω)

3. Circuitos eléctricos

3.1. Elementos

3.1.1. Generadores: generan energía eléctrica

3.1.1.1. Pilas

3.1.1.2. Baterías

3.1.2. Conductores: conecta todos los elementos del circuito permitiendo el flujo de electrones

3.1.2.1. cable de cobre

3.1.3. Receptores: transforma la energía electrica

3.1.3.1. bombilla

3.1.3.2. altavoz

3.1.3.3. motor

3.1.3.4. zumbador

3.1.3.5. LED

3.1.4. Elementos de control: dirige o interrumpe el paso de la corriente

3.1.4.1. interruptor

3.1.4.2. conmutador

3.1.4.3. pulsador

3.1.5. Elementos de protección: protege al resto de los elementos del circuito de sobrecargas

3.1.5.1. fusibles/resistencia

4. Tipos de circuitos eléctricos

4.1. En serie

4.1.1. VT=V1+V2+V3...+Vn

4.1.2. IT=I1=I2=I3...=In

4.1.3. RT=R1+R2+R3...+Rn

4.2. En paralelo

4.2.1. VT=V1=V2=V3...=Vn

4.2.2. IT=I1+I2+I3...+In

4.2.3. 1/RT=1/R1+1/R2+1/R3...+1/Rn

5. Ley de Ohm

5.1. I=V/R

5.2. V=I.R

5.3. R=V/I

6. Comportamiento de los materiales según la electricidad

6.1. Aislantes

6.1.1. Vidrio

6.1.2. Cerámica

6.2. Semiconductores

6.2.1. Silicio

6.2.2. Germanico

6.3. Conductores

6.3.1. cobre

6.3.2. hierro

6.4. Superconductores

6.4.1. grafeno

7. Aparatos de medida

7.1. voltímetro - voltaje

7.2. amperímetro-intensidad

7.3. ohmímetro-resistencia
