1. Otras UF's importantes para la solución
1.1. Modelación Matemática Intermedia
1.2. Modelación Matricial
1.3. Análisis de Sistemas Electromagnéticos en Sistemas Ingenieriles

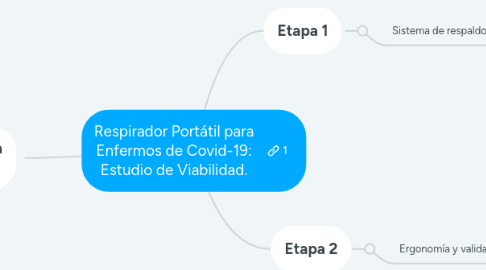

2. Etapa 1
2.1. Sistema de respaldo energético
2.1.1. Motor de corriente directa de 1/8 de caballo de fuerza alimentado a 12 V y autonomía mínima de 8 horas
2.1.1.1. Cálculo de HP Análisis de Sistemas Eléctricos en Sistemas Ingenieriles
2.1.1.1.1. Kw (Eléctrico) = (HP*0.746)/E
2.1.1.2. DC Análisis de Circuitos Eléctricos
2.1.1.2.1. Ley de Ohm V=I*R
2.1.1.2.2. Potencia Eléctrica P=V*I
2.1.1.2.3. Ley de Kirchhoff de Voltaje La suma de voltajes alrededor de una malla es igual a 0
2.1.1.2.4. Ley de Kirchhoff de Corriente En los nodos, la suma de corriente que entra es igual a la suma de corriente que sale
3. Etapa 2
3.1. Ergonomía y validación
3.1.1. Portabilidad del dispositivo Desarrollo de Proyectos y Análisis de Datos
3.1.1.1. Podemos realizar un análisis del proyecto y validarlo mediante la creación de un Project Charter, aunado a un análisis de viabilidad utilizando diferentes tipos de software como Minitab e incluso algunas herramientas de Excel como Power BI o Power Query.
