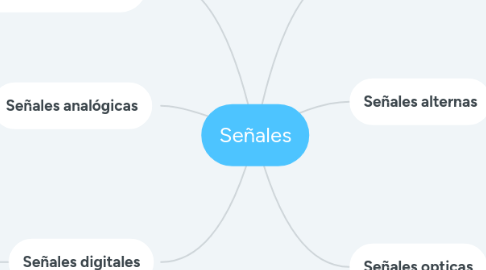

Señales por Mind Map: Señales

1. Señales continuas

1.1. Se trata de señales de valor medio no nulo con una frecuencia de variación muy lenta, por lo que se pueden considerar como constantes en el tiempo.

1.1.1. Ejemplos

1.1.1.1. Baterías

1.1.1.2. Equipos electrónicos

1.1.1.3. Paneles solares

2. Señales alternas

2.1. Son señales que cambian de signo periódicamente, de tal forma que su valor medio en una oscilación completa es nulo. El caso más simple es el de una señal sinusoidal.

2.1.1. Ejemplos

2.1.1.1. Celulares

2.1.1.2. Linternas.

2.1.1.3. Televisores de pantalla plana

2.1.1.4. Vehículos híbridos y eléctricos

3. Señales alternas superpuestas a un valor continuo

3.1. Se trata de una superposición de los dos casos anteriores. Al valor medio de la señal se le llama componente continua, mientras que la oscilación recibe el nombre de componente de alterna.

3.1.1. Ejemplos

3.1.1.1. Baterías

3.1.1.2. Fuentes de DC

3.1.1.3. Fuentes de computadoras

4. Señales analógicas

4.1. Este tipo de señal es generada por algún tipo de fenómeno electromagnético, se transmite con información representada en una función matemática continua (ondas senoidales) en la que hay que tener en cuenta que la variable se encuentra representada por el periodo y la amplitud teniendo como base el tiempo.

4.1.1. Ejemplos

4.1.1.1. Altavoz

4.1.1.2. Micrófono

5. Señales digitales

5.1. Este tipo de señal tiene una variación discontinua, es decir, que lanza valores discretos en los cual estos contienen información codificada, estas señales suelen apelar a la lógica binaria, es decir, a los ya conocidos ceros y unos, que indican el estado alto (1) o bajo (0) del nivel de tensión eléctrica.

5.1.1. Ejemplos

5.1.1.1. Pulsos del teléfono

5.1.1.2. Señal de resistencia eléctrica muy pequeña (0)

5.1.1.3. Señal de resistencia eléctrica muy grande (1)

5.1.1.4. PC que se basan en sistema binario (1,0)

6. Señales opticas

6.1. Es cualquier forma de comunicación que utiliza la luz, señas, gestos, etc. como medio de transmisión.

6.1.1. Ejemplos

6.1.1.1. Las señales de humo

6.1.1.2. Banderas de colores

6.1.1.3. El reflejo del sol por medio de un espejo

6.1.1.4. El código Morse

6.1.1.5. Faros marinos
