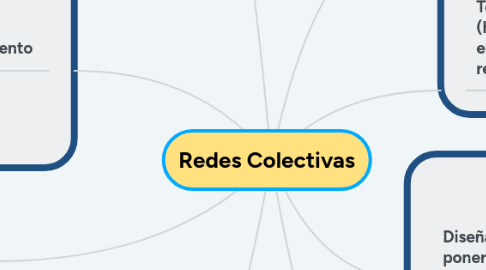

Redes Colectivas por Mind Map: Redes Colectivas

1. Debe ser ramificada, tener gran número de usuarios

2. Termina en las tomas de parcela (hidrantes), en donde se entrega el caudal regulado a una presión regulada

2.1. La toma de entrega debe permitir medir el volumen para la facturación

3. Requiere una planificación agronómica

3.1. Se debe definir

3.1.1. Patrón de cultivos

3.1.2. necesidad hídrica ponderada

3.1.3. Caudal ficticio continuo

3.1.4. Método de riego

3.1.5. Tiempo de operación del riego

3.1.6. Jornada de operación (Turnos)

3.1.7. Caudal a nivel de parcelas

3.2. Se debe realizar socialización del proyecto

3.2.1. Se debe firmar acuerdos

3.3. Delimitación del área

3.4. Trazado del proyecto

3.4.1. Criterios

3.4.1.1. Trazar la red sobre imágenes satelitales

3.4.1.1.1. Utilizar tecnología

3.4.1.2. Trazar la red por linderos de las propiedades

3.4.1.3. Trazar la red por los márgenes de las carreteras

3.4.1.4. Ubicación de la toma de entrega en la parte mas alta

3.4.2. Debe darle uniformidad a la red de tuberías

3.4.3. Parámetros

3.4.3.1. Caminar, seguir uniformidad en el sistema de riego

3.4.3.2. Seguir el lindero de las propiedades

4. Dimensionamiento

4.1. Diámetro de tuberías

4.2. Valvulería

4.3. Regulación de caudal y presión

4.4. Estrategias de operación

4.5. Dimensionamiento y optimización para: Qd, 0,75Qd y 1,25Qd.

5. Flujo de agua en la red

5.1. Parcela: turnos, continuo o a la demanda

5.2. Red secundaria: continuo

5.3. Red principal: continuo

6. Diseñar en un programa para poner la válvulas, diámetros, etc.

6.1. CELESTE

6.1.1. Presión 5 a 55m

6.2. VERDE

6.2.1. Presión 55 a 75 m

6.3. AZUL

6.3.1. Presión 75 a 100m

6.4. ROJO

6.4.1. Presión mas de 100m

7. DEHIDRO

7.1. Determina

7.1.1. Longitud desarrollada

7.1.2. Clase de tubería en función de la estática

7.1.3. Incluir válvulas reductoras de presión

7.1.4. Golpe de ariete

7.1.5. Pérdida de carga, velocidad promedio, presión estática, presión por golpe de ariete, presión máxima para cada turno de riego

7.2. Datos

7.2.1. Definir la red

7.2.2. Asignar cotas a cada nudo

7.2.3. Asignar la longitud de cada tramo

7.2.4. Asignar diámetro ajustado a la velocidad requerida

7.2.5. Tomas en las secciones

7.2.6. Asignar los caudales en las tomas

7.2.7. Turno de riego

8. Importante

8.1. Se debe poner una válvula reguladora de caudal, para lograr mantener la uniformidad en la distribución del agua, ademas permite conservar la presión en toda la red
