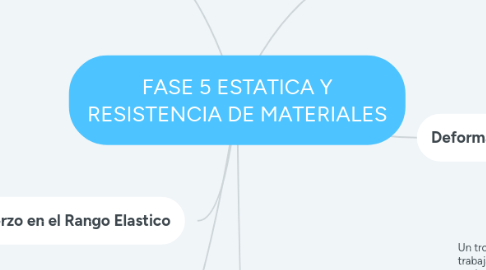

FASE 5 ESTATICA Y RESISTENCIA DE MATERIALES por Mind Map: FASE 5 ESTATICA Y RESISTENCIA DE MATERIALES

1. Torsión y Esfuerzo cortante

1.1. Al realizar una torsión, se genera esfuerzo cortante y se crea una deflexión Torsional, la cual produce un ángulo de torsión en un extremo de la flecha con respecto a otro. Es el producto de fuerza aplicada y la distancia a la linea de acción de la fuerza al eje del elemento.

2. Esfuerzo en el Rango Elastico

2.1. Dentro del rango elastico, el esfuerzo cortante t en una flecha circular tambien varia linealmente con la distancia desde el eje de la flecha, el angulo de giro de un eje circular es proporcional al par de torsion T aplicado a el.

3. Deformaciones en un eje circular

3.1. Considere un eje circular unido a un soporte fijo en uno de sus extremos. si se aplica un par de torsión T al otro extremo, el eje se torcerá al girar su extremo libre a través de un ángulo f llamado ángulo de giro. esto significa que dentro de un cierto rango de valores de T, el ángulo de giro f es proporcional a T. también se muestra que f es proporcional a la longitud L del eje.

4. Flexión Pura

4.1. Un trozo de viga se dice que trabaja a flexión pura cuando en cualquier sección de ese trozo solo existe momentos flector. Un trozo de viga se dice que trabaja a flexión simple cuando en cualquier sección de ese trozo existe momentos flector y esfuerzo cortante.

4.2. Elemento simétrico sometido a flexión puro

4.2.1. La estática se sabe que momento de un par consta de dos fuerzas iguales y opuestas. Entonces en cualquier dirección será cero. El momento es el mismo alrededor de cualquier eje perpendicular al plano del par y cero alrededor de cualquier eje en el plano del par.

5. Esfuerzo en el Rango Elastico

5.1. El Rango Elástico es un esfuerzo cortante T en una flecha circular también varia linealmente con la distancia desde el eje de la flecha. el ángulo de giro de un eje circular es proporcional al par de torsión T aplicado a el.

5.2. Diseño de ejes de Transmisión

5.3. El diseño de ejes de transmisión o arboles de transmisión suele ser uno de los procesos mas críticos en el diseño de reductores de velocidad... la Ingeniería Mecánica se conoce como el eje o árbol de transmisión a todo objeto asimétricos especialmente diseñado para transmitir potencia.

6. Modulo Elástico de la sección

6.1. El modulo de sección elástica se define como S=I / y, donde I es el segundo momento de área (momento de inercia del área, que no debe confundirse con el momento de inercia), la distancia desde el eje neutro a cualquier fibra dada.
