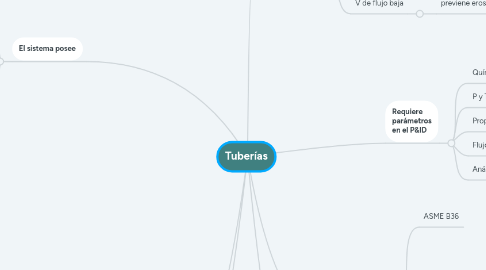

Tuberías por Mind Map: Tuberías

1. El sistema posee

1.1. Tuberías

1.2. Accesorios

1.2.1. Codos 45° y 90°

1.2.2. Tee

1.2.3. Reductores

1.3. Componentes

1.3.1. Valvulas, suspensores

1.3.1.1. Compuerta, diafragma

1.3.1.2. Bola, globo

1.3.1.3. Mariposa y cheque

1.3.1.4. De seguridad y de alivio

1.3.2. Filtros, guías

1.3.3. Bridas, soportes

1.3.3.1. Conecciones

1.3.3.1.1. Soldadura

1.3.3.1.2. Atornillado

1.3.3.2. Tipos de bridas

1.3.3.2.1. WN

1.3.3.2.2. SW

1.3.3.2.3. Thrd

1.3.3.2.4. SO

1.3.3.2.5. Lap-joint

1.3.3.2.6. BF

1.3.3.2.7. Reducing

1.3.3.2.8. Spectacle blind

1.3.3.2.9. Long welding Neck

1.4. Equipo fijo

1.4.1. tanques

1.4.2. depósitos

1.4.3. calderines

1.4.4. ITC

1.5. Equipo dinámico

1.5.1. Bombas

1.5.2. compresores

2. Requiere parámetros en el P&ID

2.1. Química de la corriente

2.2. P y T del sistema

2.3. Propiedades físicas

2.4. Flujos másicos

2.5. Análisis de riesgos (HAZOP)

3. Posee diseño termohidráulico

3.1. Caída de P consistente con salida

3.2. V de flujo consistente con salida

3.3. V de flujo alta

3.3.1. sin acumulación de material

3.4. V de flujo baja

3.4.1. previene erosión por fricción

4. Reglas de fluidos

4.1. Utilities (agua y aire comprimido)

4.1.1. 5ft/s

4.2. Procesos con líquidos

4.2.1. 5-10ft/s

4.3. Agua de alimentación de caldera

4.3.1. 200 ft/s

4.4. Vapor sobrecalentado

4.4.1. 200-300 ft/s

5. Selección de tubería por tamaño

5.1. costo de bombeo

5.1.1. tuberías con mayor diámetro

5.1.2. con menor diámetro

5.1.2.1. menor costo de instalación

5.1.2.2. aumenta costos de bombeo

5.1.2.2.1. pérdidas por fricción

6. Selección de materiales

6.1. Fluido y P de proceso

6.2. Temperaturas extremas

6.3. Ambiente y costo

6.4. Facilidad de soldadura

7. Estándares de construcción

7.1. ASME B36

7.2. ASME B31

7.2.1. Estándares según el tipo de uso

7.2.1.1. B31.1

7.2.1.1.1. Energía

7.2.1.2. B31.3

7.2.1.2.1. Proceso

7.2.1.3. B31.4

7.2.1.3.1. Transporte de petróleo líquido

7.2.1.4. B31.5

7.2.1.4.1. Refrigeración

7.2.1.5. B31.8

7.2.1.5.1. Transmisión y distribución

7.2.1.6. B31.9

7.2.1.6.1. Servicios de construcción

7.2.1.7. B31.11

7.2.1.7.1. Transporte de lodos

8. Grupos industriales de investigación y estandarización de corrosión

8.1. AMPP

8.2. EPRI

8.3. gti

8.4. API

8.5. AWWA

9. Frabricación de los sistemas

9.1. Construcción en:

9.1.1. Taller

9.1.2. En sitio
