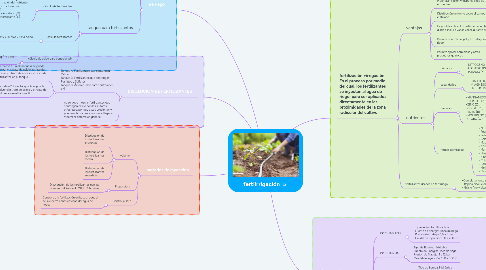

fertiirrigación por Mind Map: fertiirrigación

1. fertilización +irrigación Es el proceso por medio del cual, los fertilizantes se inyectan al agua de riego, para ser aplicados directamente en las proximidades de la zona radicular del cultivo.

1.1. ventajas

1.1.1. Mejor asimilación y disponibilidad de nutrientes.

1.1.2. Distribución uniforme sobre el campo cultivado.

1.1.3. Es posible aplicar los fertilizantes en forma diaria e incluso varias veces durante el día

1.1.4. Permite controlar el pH y Ec del agua de riego.

1.1.5. Permite aplicar herbicidas y otros productos químicos

1.2. nutrientes

1.2.1. primarios

1.2.1.1. -NITROGENO (N) -FOSFORO (P) -POTASIO (K)

1.2.2. secundarios

1.2.2.1. -CALCIO (Ca) -MAGNESIO (Mg) -ASUFRE (S)

1.2.3. menores

1.2.3.1. -MANGANESO (Mn) -HIERRO (Fe) -ZINC (Zn) -COBRE (Cu) -BORO (B) -MOLIBDENO (Mo) -CLORO (Cl)

1.2.4. formas asimilables

1.2.4.1. • Nitrógeno: NO3-, NH4+ • Fósforo: H2PO4-, HPO4= • Potasio: K+ • Calcio: Ca++ • Magnesio: Mg++ • Azufre: S04= • Manganeso: Mn++ • Hierro: Fe+++ • Zinc: Zn++ • Cobre: Cu++ • Boro: H3BO3 • Molibdeno: Mo04= • Cloro: Cl-

1.3. fertilizantes usados en fertirriego

1.3.1. -Completamente solubles - Rápida disolución - Grano fino y altamente puros

2. macronutrientes

3. micronutrientes

4. Esquema de un cabezal de riego

4.1. caudal de riego

4.2. caudal de inyector

4.2.1. calculo de caudal de inyección

4.2.1.1. q =V x Q q: Caudal del Inyector en l/h V: Volumen de solución a inyectar por m3 (3 - 5 l /m3 ) Qriego: Caudal máximo de riego (m3/h)

4.2.1.1.1. depende de la relación de dilución deseada: FACTOR DE DILUCION 1 Relación de dilución de 1/1000 5 Relación de dilución de 1/200 (recomendado) 10 Relación de dilución de 1/100

4.2.2. relación de inyección

4.2.2.1. RI= Q riego/q inyector

4.2.2.1.1. RI: Relación de Inyección Qriego: Caudal máximo de riego (l/h) qinyector: Caudal del inyector de fertilizantes (l/h)

4.3. tanque para fertilizantes

4.3.1. cálculo de fertilizantes

4.3.1.1. PF= PPm x RI x V x 10 /NA x P PF: Peso del fertilizante (g) PPm: Concentración del nutriente RI: RI: Relación de Inyección V: Volumen (l) NA: Nutriente Aportado (%) P: Pureza del fertilizante (%)

4.3.2. calculo fertilizantes

4.3.2.1. PF= PPm x RI x V x 10 /NA x P x & acido

4.3.2.1.1. PF: Peso del fertilizante (g) PPm: Concentración del nutriente RI: RI: Relación de Inyección V: Volumen (l) NA: Nutriente Aportado (%) P: Pureza del fertilizante (%) P. Específico (g/cm3)

4.3.3. cálculo de acido para controlar pH

4.3.3.1. VA:(pH1-pH2) x RI x V x eq / 15 x P x Dacido

5. DISOLUCION DE FERTILIZANTES

5.1. Tanque A. Fertilizantes que contengan Calcio Tanque B. Fertilizantes que contengan Fosfatos y Sulfatos Tanque C. Ácido o Base para controlar el pH

5.1.1. Alternativa 1. En el tanque A se puede disolver el nitrato de calcio, nitrato de potasio y nitrato de amonio, el resto de fertilizantes en el tanque B.

5.1.2. Alternativa 2. En el tanque A se puede disolver el nitrato de calcio y el resto de fertilizantes en el tanque B.

5.2. no se debe mezclar fertilizantes que contengan calcio con los sulfatos o fosfatos, por que éstos precipitan y pueden obturar los emisores y llegar a afectar al sistema en general.

6. metodos de inyeccion

6.1. volumen

6.1.1. Distribución de los fertilizantes profunda.

6.1.2. Distribución de los fertilizantes media.

6.1.3. Distribución de los fertilizantes superficial.

6.2. Proporcional

6.2.1. Distribución de los fertilizantes con las bombas hidráulicas (TMB, ITC, bombas)

6.3. Control pH/Ec

6.3.1. Control de la fertilización en base al control de la electro conductividad del agua de riego.

7. Equipos de inyección

7.1. INYECTOR TMB

7.1.1. Tipo de Bomba: Hidráulica Fuente de Energía: Línea de riego Presión de Trabajo: 1,5 a 6 bar Caudal de Inyección: 50 a 250 l/h

7.2. INYECTOR ITC

7.2.1. Tipo de Bomba: Hidráulica Fuente de Energía: Línea de riego Presión de Trabajo: 1 a 12 bar Caudal de Inyección: 150 a 500 l/h

7.3. INYECTOR AMIAD

7.3.1. Tipo de Bomba: Hidráulica Fuente de Energía: Línea de riego Presión de Trabajo: 1 a 8 bar Caudal de Inyección: 80 a 320 l/h

7.4. SISTEMA BOOSTER

7.4.1. Este sistema es muy utilizado en la costa ecuatoriana; bananeras y cacaoteras, etc

7.5. INYECTOR VENTURI
