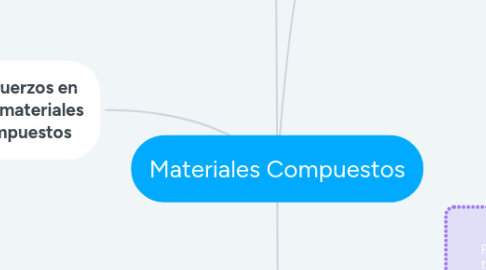

Materiales Compuestos por Mind Map: Materiales Compuestos

1. Los materiales compuestos son aquellas combinaciones de dos o más elementos, naturales o artificiales.

1.1. Clasificación

1.1.1. Materiales metálica (MMC): Tienen una alta resistencia y muy bajo peso.

1.1.2. Materiales cerámica (CMC): Poseen mejores propiedades mecánicas que los materiales cerámicos tradicionales, como la resistencia y la tenacidad, especialmente en rangos de bajas temperaturas.

1.1.3. polimérica (PMC): Son materiales con buenas propiedades mecánicas, resistentes a la corrosión y a los agentes químicos.

1.2. Clasificación según su refuerzo

1.2.1. compuestos reforzados por partículas: Estos compuestos están formados por un material duro y frágil.

1.2.2. Materiales compuestos endurecidos por dispersión: El tamaño de la partícula es muy pequeño. A temperaturas normales, estos compuestos no resultan más resistentes que las aleaciones, pero su resistencia disminuye con el aumento de la temperatura.

1.2.3. Materiales compuestos reforzados por fibras: Son más importantes desde el punto de vista tecnológico. Su objetivo es conseguir materiales con una elevada resistencia a la fatiga y rigidez a bajas y altas temperaturas.

1.2.4. Materiales compuestos estructurales: Están formados tanto por materiales compuestos como por materiales homogéneos.

2. Productos

2.1. Plástico reforzado con vidrio: Conocido también como fibra de vidrio, está formado por una matriz de plástico o resina reforzada con fibras de vidrio.

2.2. Cermet: Unión de cerámica y metal diseñada para soportar altas temperaturas y, a la vez, gozar de la maleabilidad de los metales.

2.3. Contrachapado: También llamado multilaminado, plywood o madera terciada, consiste en un tablero de láminas finas de madera pegadas las unas a las otras con sus fibras en orientación transversal, usando resinas sintéticas, presión y calor.

3. CORTAR MATERIALES COMPUESTOS

3.1. Para cortar la mayoría de materiales compuestos de forma profesional se necesita una fresadora CNC como TEC-CAM Motion.

4. Refuerzos en los materiales compuestos

4.1. En general, los materiales compuestos reforzados con elementos discontinuos sólo se suelen utilizar en aquellas aplicaciones de poca responsabilidad estructural

4.1.1. Partículas

4.1.1.1. Cuando las partículas de refuerzo son cerámicas se consigue incrementar la rigidez y la temperatura de servicio de las matrices metálicas, mientras que el empleo de partículas dúctiles aumentan la tenacidad de fractura en matrices frágiles.

4.1.2. Plaquetas

4.1.2.1. El aumento de propiedades no es elevado, aunque los compuestos reforzados con plaquetas alcanzan mayores grados de compactación que los materiales compuestos reforzados con partículas.

4.1.3. Fibras cortas

4.1.3.1. la longitud de éstas influye en las propiedades del material. Los materiales compuestos reforzados con fibras tienen naturaleza anisótropa, ofreciendo excelentes propiedades en la dirección de las fibras.

4.2. Refuerzos continuos

4.2.1. refuerzo en forma de fibra continua o fibra larga cuando tienen una longitud mucho mayor que su sección transversal.

4.2.1.1. Fibras largas

4.2.1.1.1. Con este tipo de refuerzo, el aumentar la longitud de las fibras no influye en las propiedades del material.

4.2.1.2. Laminados

4.2.1.2.1. Los refuerzos laminados se forman a partir de la repetición de un número finito de láminas con diferentes orientaciones.

4.2.1.3. Tejidos

4.2.1.3.1. Este refuerzo que presenta una elevada rigidez y resistencia a esfuerzos de flexión, así como una alta capacidad de aislamiento.
