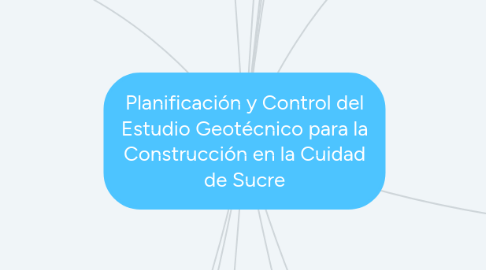

Planificación y Control del Estudio Geotécnico para la Construcción en la Cuidad de Sucre por Mind Map: Planificación y Control del Estudio Geotécnico para la Construcción en la Cuidad de Sucre

1. Objetivo

1.1. Plantear una secuencia lógica para realizar una Planificación y Control del Estudio Geotécnico requerido en la construcción de diversos proyectos

2. Consecuencias de la falta de aplicación

2.1. El no llevar a cabo los ensayos geotécnicos necesarios para realización de un proyecto deriva en fallas estructurales, asentamientos no contemplados, cambios en el proyecto y retraso en el calendario de obra.

3. ¿Qué es la Geotecnica?

3.1. Es la ciencia que se encarga del estudio de suelos previniendo los factores que permiten definir cómo se asienta una construcción en el terreno de soporte y la forma de interacción suelo-estructura para que no se presenten problemas a corto ni largo plazo

4. ¿Qué es un estudio geotécnico?

4.1. Es un estudio que explora el subsuelo, lo analiza y genera recomendaciones de ingenieria para toda obra desplantada sobre el suelo, garantizando un comportamiento adecuado de la edificación así como la preservación de instalaciones de servicios y construcciones aledañas.

5. Información previa

5.1. Topografía

5.2. Estratigrafía

5.3. Huellas de humedad en edificaciones cercanas

5.4. Tipos de construcción colindantes

5.5. Investigación de los antecedentes del terreno

6. Categorización de la construcción

6.1. C1

6.1.1. Estructuras pequeñas y relativamente simples

6.1.2. Datos cualitativos del suelo

6.1.3. Pruebas de campo

6.1.3.1. Calicatas

6.2. C2

6.2.1. Estructuras ordinarias entre 3 y 10 niveles

6.2.2. Datos cualitativos y cuantitativos del suelo

6.2.3. Pruebas de campo

6.2.3.1. Sondeo SPT

6.2.3.2. Penetración CPT

6.2.3.3. Calicatas

6.3. C3

6.3.1. Estructuras muy grandes y con posibilidad de riesgo

6.3.2. Datos de interacción suelo-estructura

6.3.3. Pruebas de campo

6.3.3.1. Sondeo SPT

6.3.3.2. Penetración CPT

6.3.3.3. Calicatas

7. Profundidad de exploración

7.1. Zapatas

7.1.1. Entre 1.5 y 2 veces el ancho de la base de la zapata

7.2. Columnas carga inferior a 30 ton

7.2.1. 3 m debajo del nivel de cimentación

7.3. Columnas con carga entre 30 y 100 ton

7.3.1. 5 m debajo del nivel de cimentación

7.4. Columnas con carga entre 100 y 200 ton

7.4.1. 10 m debajo del nivel de cimentación

7.5. Cimentaciones sobre pilotes

7.5.1. 5 m debajo del nivel de cimentación

8. Distancia entre puntos de exploración

8.1. A cada 225 m2 de emplazamiento de construcción

8.2. A cada 20 a 40m de distancia entre los mismos

9. Disposición de los puntos de exploración

9.1. Generar líneas rectas para facilitar la observación en 2 dimensiones de los datos cuantitativos y cualitativos

10. Control de las pruebas y ensayos de campo

10.1. Los ensayos deben representar las condiciones de campo

10.2. Las muestras deben ser representativas del terreno del que fueron extraídas

10.3. Controlar el procedimiento de los ensayos

10.4. Verificar cantidades de muestra

10.5. Evitar la pérdida de fracciones en el muestreo

10.6. Verificar la calidad de los instrumentos

11. Revisión del estudio geotécnico

11.1. Exigir y revisar que se presenten datos concretos y confiables para que a partir de ellos se pueda realizar el diseño de fundaciones para el proyecto

12. Contenido mínimo a exigir

12.1. C1

12.1.1. Propiedades físicas del suelo

12.1.1.1. Análisis granulométrico y clasificación

12.1.1.2. Estratigrafía

12.1.1.3. Ensayos de caracterización

12.1.1.3.1. Humedad natural

12.1.1.3.2. Densidad aparente

12.1.1.3.3. Límites de Atterberg

12.1.2. Propiedades mecánicas del suelo

12.1.2.1. Parámetros para calcular la Tensión admisible del suelo

12.2. C2

12.2.1. Propiedades físicas del suelo

12.2.1.1. Análisis granulométrico y clasificación

12.2.1.2. Estratigrafía

12.2.1.3. Ubicación del NAF

12.2.1.4. Ensayos de caracterización

12.2.1.4.1. Humedad natural

12.2.1.4.2. Densidad aparente

12.2.1.4.3. Densidad de partículas

12.2.1.4.4. Límites de Atterberg

12.2.1.4.5. Compacidad relativa

12.2.2. Propiedades mecánicas del suelo

12.2.2.1. Parámetros para calcular la Tensión admisible del suelo

12.2.2.2. Ensayo de compresión triaxial o corte directo

12.2.2.3. Edómetro

12.3. C3

12.3.1. Propiedades físicas del suelo

12.3.1.1. Análisis granulométrico y clasificación

12.3.1.2. Estratigrafía

12.3.1.3. Ubicación del NAF

12.3.1.4. Ensayos de caracterización

12.3.1.4.1. Humedad natural

12.3.1.4.2. Densidad aparente

12.3.1.4.3. Densidad de partículas

12.3.1.4.4. Límites de Atterberg

12.3.1.4.5. Compacidad relativa

12.3.1.4.6. Dispersibilidad de suelo

12.3.2. Propiedades mecánicas del suelo

12.3.2.1. Parámetros para calcular la Tensión admisible del suelo

12.3.2.2. Ensayo de compresión triaxial o corte directo

12.3.2.3. Edómetro

12.3.2.4. Coeficiente de balasto de la prueba de placa de carga

13. Control y revisión

13.1. Verificar que el informe contenga los datos solicitados

13.2. Revisar coherencia de datos obtenidos y sugerencias del laboratorio

13.3. Revisar la apacidad portante o última del suelo que indican los laboratorios provenientes del ensayo SPT

13.4. Verificar dato de la consolidación del suelo

13.5. Nunca fundar en suelo vegetal
