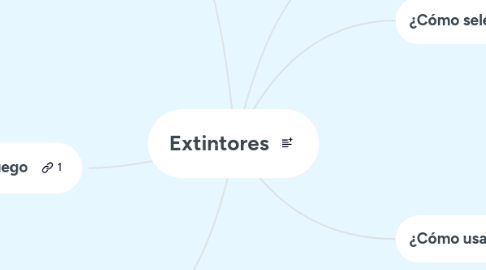

Extintores por Mind Map: Extintores

1. Tipos de extintores

1.1. De agua a presión

1.1.1. El agua es un agente físico que actúa por enfriamiento y sofocación, impidiendo el contacto del combustible con el oxígeno.

1.2. AFFF y FFFP

1.2.1. Éste actúa por enfriamiento y sofocación ya que genera una capa acuosa que desplaza el aire, enfría e impide el escape de vapor.

1.3. Polvo químico seco

1.3.1. Se usa para extinguir incendios originados por combustibles líquidos.

1.4. CO2

1.4.1. Este gas al ser descargado se expande bruscamente y al entrar en contacto con el combustible lo enfría.

1.5. Agentes halogenados

1.5.1. Es un agente limpio, no deja residuos y no son conductores de electricidad.

2. ¿Cómo seleccionarlos?

2.1. Son seleccionados de acuerdo a las clases de fuego y de conformidad con la sig tabla.

2.1.1. Tabla

3. Clases de fuego

3.1. Clase A

3.1.1. Es aquel que se presenta en material combustible sólido, generalmente de naturaleza orgánica, y que su combustión se realiza normalmente con formación de brasas.

3.2. Clase B

3.2.1. Es aquel que se presenta en líquidos combustibles e inflamables y gases inflamables.

3.3. Clace C

3.3.1. Es aquel que involucra aparatos, equipos e instalaciones eléctricas energizadas.

3.4. Clase D

3.4.1. Es aquel en el que intervienen metales combustibles, tales como el magnesio, titanio, circonio, sodio, litio y potasio.

3.5. Clase K

3.5.1. Es aquel que se presenta básicamente en instalaciones de cocina, que involucra sustancias combustibles, tales como aceites y grasas vegetales o animales.

4. Señalización

4.1. En áreas de trabajo de acuerdo a

4.1.1. Contar con extintores conforme a la clase de fuego que se pueda presentar.

4.1.2. Colocar al menos un extintor por cada 300 metros cuadrados de superficie o fracción, si el grado de riesgo es ordinario

4.1.3. Colocar al menos un extintor por cada 200 metros cuadrados de superficie o fracción, si el grado de riesgo es alto

4.1.4. No exceder las distancias máximas de recorrido que se indican en la Tabla 1, por clase de fuego, para acceder a cualquier extintor, tomando en cuenta las vueltas y rodeos necesarios

5. Tipos de agentes extinguidores

5.1. Según su estado físico

5.1.1. Líquido

5.1.1.1. Agua

5.1.1.1.1. Chorro

5.1.1.1.2. Pulverizada

5.1.2. Sólido

5.1.2.1. Povo seco

5.1.2.1.1. Es efectivo en fuegos de clase "B" , "C" y fuegos en presencia de tensión eléctrica.

5.1.2.2. Espuma física

5.1.2.2.1. Es una masa de burbujas unidas entre si por un estabilizador, que se aplica en forma de manta sobre los líquidos en combustión, impidiendo o apagando el fuego por sofocación.

5.1.2.3. Espuma química

5.1.2.3.1. Se forma por la mezcla de una solución ácida en otra básica.

5.1.3. Gas

5.1.3.1. CO2

5.1.3.1.1. Es un gas inerte, por lo que se utiliza como elemento de sofocación en los fuegos.

5.1.3.2. Sustitutos de halones

5.1.3.2.1. Son agentes extintores que actúan en la extinción de fuegos como paralizadores de la reacción en cadena.

6. ¿Cómo usarlos?

6.1. Seguir los siguientes pasos

6.1.1. Retirar el extintor del lugar en que se encuentra.

6.1.2. Colocarse a una distancia de 3 m del fuego y del lado contrario de la dirección del viento.

6.1.3. Quitar el seguro que se encuentra entre la palanca de soporte y accionamiento.

6.1.4. Sujetar la manguera y apuntar hacia la base del fuego.

6.1.5. Presionar la palanca de accionamiento y mover lentamente de un lado a otro la manguera.

6.1.6. Acercarse al fuego conforme vaya disminuyendo para tener mejor seguridad de que se está apagando por completo.

6.1.7. Después de haber utilizado los extintores es importante que sean entregados a los responsables en las empresas para que estos sean recargados y colocarlos en su lugar.
