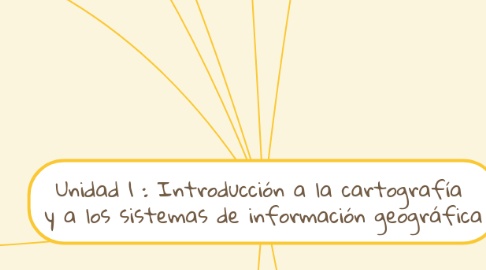

Unidad 1 : Introducción a la cartografía y a los sistemas de información geográfica por Mind Map: Unidad 1 : Introducción a la cartografía  y a los sistemas de información geográfica

1. Introducción a la Cartografía

1.1. Geodesia

1.1.1. Ciencia que estudia la forma y dimensiónes de la tierra

1.2. Cartografía

1.2.1. Conjunto de estudios y operaciones técnicas, científicas y artísticas que intervienen en la formación y análisis de mapas

1.3. Mapa

1.3.1. Representación plana, geométrica, simplificada y convencional de toda o parte de la superficie terrestre

1.4. Plano

1.4.1. Mapa en el que se representa una superficie suficientemente limitada para que se haya prescindido la curvatura de la tierra en su formación y en el que se considera la escala como uniforme

2. Forma de la Tierra

2.1. Hasta el siglo XV la Tierra era concebida como una esfera perfecta

2.2. A pesar de su forma elipsoidal los cartógrafos todavía usan como figura en la generación de mapas una esfera perfecta con la misma área de la superficie del elipsoide llamada una esfera autalica

3. Coordenadas Geográficas

3.1. Paralelos

3.1.1. Círculos menores que se disponen paralelos al ecuador al norte y sur de este

3.2. Meridianos

3.2.1. Son líneas imaginarias que unen polo con polo

3.3. Latitud

3.3.1. Distancia angular medida en dirección Norte -Sur entre un punto cualquiera de la superficie terrestre y el ecuador

3.4. Longitud

3.4.1. Distancia angular media en dirección Este - Oeste entre un punto cualquiera de la superficie terrestre y el meridiano de referencia

3.5. Coordenada Cartesiana

3.5.1. El sistema de coordenadas cartesianas utiliza dos ejes: uno horizontal (x), que representa el este y el oeste, y otro vertical (y), que representa el norte y el sur. El punto de intersección de los ejes se denomina el origen.

4. El Datum

4.1. Un Datum es un modelo matemático que intenta aproximar la forma de la superficie de la tierra normalmente a través de un elipsoide en una zona determinada y permite calcular posiciones y áreas de una manera consistente y precisa

4.2. Para definir un determinado punto de un mapa se utilizan siempre unas determinadas coordenadas (planas - geográficas) referidas a un determinado Datum

5. Sistemas de proyección

5.1. Es imposible representar la superficie de la esfera en un plano conservando todas sus características. Para hacer esta operación es necesario usar una proyección

5.2. Una proyección es un sistema ordenado que traslada desde la superficie curva de la Tierra la red de meridianos y paralelos sobre una superficie plana manejando sus deformaciones se representa gráficamente en forma de malla

6. Principales elementos de una cartografía

6.1. Problemas

6.1.1. a) Transladar un espacio real grande a un espacio dibujado pequeño

6.1.1.1. Solucion

6.1.1.1.1. Escala

6.1.2. b) Dibujar una superficie esférica (Tierra) en un espacio plano (Mapa)

6.1.2.1. Solucion

6.1.2.1.1. Proyección

6.1.3. c) Representar un espacio tridimensional (realidad) sobre un espacio bidimensional (Mapa)

6.1.3.1. Solución

6.1.3.1.1. Topografíco

7. Elementos de una cartografía

7.1. Proyección cartografíca

7.1.1. Tipos de proyecciones cartográficas

7.1.1.1. 1. Por la posición respecto la superficie de proyección : normal o polar transversa o ecuatorial oblicua

7.1.1.2. 2. Propiedades : conforme, equivalente, equidistante

7.1.1.3. 3. Por superficie de proyección : conica, cilíndrica, azimutal

7.1.2. Proyección cilíndrica de mercator (UTM)

7.1.2.1. La superficie cilíndrica es tangente a la tierra por el Ecuador

7.1.2.2. Los meridianos son representados por rectas paralelas y equidistantes y los paralelos son rectas perpendiculares a los meridianos

7.1.2.3. Representa fielmente las zonas cálidas pero deforma y aumenta las distancias en las zonas templadas y más aún en las frías por lo que es una proyección conforme

7.1.2.4. Es aceptada por todas las naciones

7.1.2.5. Divide la superficie terrestre en 60 zonas, cada zona con 6 grados de longitud y 19 fajas latitudinales de 8 grados cada una

7.2. Los usos adoptados para Bolivia

7.2.1. Para Bolivia se escogió la proyección transversa de mercator o conforme de Gauss

7.3. Proyección para planos y mapas (UTM)

7.3.1. La diferencia entre un plano y un mapa radica en que, en el caso del plano no se utilizan sistemas de proyección para su elaboración. En espacios pequeños (desde un objeto a edificio o una ciudad) se sobreentiende la superficie de la tierra plana ya que la concavidad de la esfera es mínima y las deformaciones que se producen, si no se utilizan los sistemas de proyección, también lo son

7.4. Observaciones de los sistemas de proyección UTM

7.4.1. Ninguna proyección puede ser de todos los tipos a la vez normalmente se prefiere el conforme por ser el que mejor representa la forma de los continentes

7.5. Las propiedades mencionadas no se cumplen todas al mismo tiempo a menos que el área a representar sea muy pequeña

7.6. La escala

7.6.1. La selección de la proyección depende del propósito del mapa situación del área a cartografear

7.6.2. La escala de un mapa es el cociente entre las distancias medidas sobre el mapa y las correspondientes distancias reales sobre el terreno

7.6.2.1. Escala Numérica 1:50000

7.6.2.1.1. Indica la relación entre la realidad y el mapa en forma de cociente siendo el numerador la distancia sobre el mapa y el denominador la distancia en la realidad

7.6.2.2. Escala Gráfica

7.6.2.2.1. Indica mediante segmentos la distancia real que corresponde a cada uno de ellos

7.7. Topografía

7.7.1. La topografía es la ciencia que estudia el conjunto de principios y procedimientos que tienen por objeto la representación gráfica de la superficie terrestre, con sus formas y detalles; tanto naturales como artificiales;

7.7.2. Formas de representar el relieve

7.7.2.1. Mapas de Isopleta

7.7.2.1.1. O curvas de nivel que unen puntos con las mismas alturas

7.7.2.2. Mapas Corocromaticos

7.7.2.2.1. En los que cada intervalo de altura se representa con un color diferente siendo normal usar un degradado desde el verde en las zonas bajas hasta el marron oscuro en las montañas y el violeta o blanco en las zonas cubiertas de hielo

7.7.3. Curvas de Nivel

7.7.3.1. Las curvas de nivel unen puntos con la misma altitud Las curvas de nivel son equidistantes normalmente cada 20 metros

7.7.4. Perfil o corte Topográfico

7.7.4.1. A partir de las curvas de nivel de un mapa se pueden realizar cortes topográficos que no son más que un gráfico en el que el eje vertical se localizan las alturas y en el horizontal el los lugares por donde pasa la curva de nivel. (uniendo los puntos aparece el perfil del relieve)

7.7.5. Calculo de distancia y pendiente

7.7.5.1. Con los datos que aportan las curvas de nivel y la escala se puede calcular distancias, alturas, pendientes y superficies en los mapas

8. Elementos básicos de un mapa

8.1. Título

8.1.1. Indica el tipo de mapa además ofrece información sobre el lugar y hace referencia al tipo de información que presenta

8.2. Fuente

8.2.1. Notas de reconocimiento y fechas de producción de los datos

8.3. Orientación

8.3.1. Es importante indicar en un mapa donde está el norte la orientación se indica con un símbolo, una flecha o una rosa de los vientos.

8.4. Sistemas de proyección

8.4.1. Para producir un mapa la superficie curveada de la Tierra aproximada por un elipsoide o una esfera, es cartografeada en una superficie plana empleando una PROYECCIÓN.

8.5. Leyenda

8.5.1. Describe la forma en la que los valores se convirtieron en símbolos cartográficos (líneas, puntos, colores y figuras)

8.6. Escala

8.6.1. Este datos es el más importante de un mapa nos dice la relación que existe entre la realidad y el dibujo.
