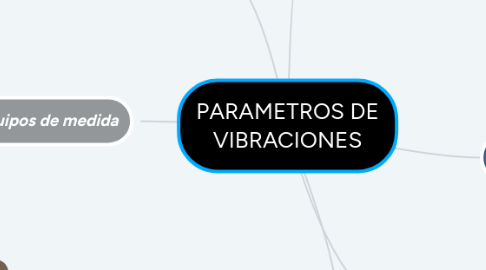

PARAMETROS DE VIBRACIONES por Mind Map: PARAMETROS DE VIBRACIONES

1. Sistemas dinamicos

1.1. Estructura de soporte

1.1.1. El piso de base (materiales).

1.2. El sistema de anclaje

1.2.1. Aislamiento o tipo de montaje

1.3. El equipo

1.3.1. Diseño de la maquina, componente, motor, herramienta, etc.

2. Tipos de vibraciones

2.1. Choques

2.2. Forzadas

2.3. Libre

2.4. Aleatoria

3. Medición de vibraciones

3.1. Consiste en evaluar el agente físico en el lugar de trabajo

3.1.1. Presencia de vibraciones

3.1.1.1. Trabajadores expuestos

3.1.1.1.1. Tipo, clase y tiempo expuesto.

4. Equipos de medida

4.1. Acelerometro - Captadores de vibraciones

4.1.1. Preamplificador

4.1.1.1. Amplificador - Analizador

5. Las oscilaciones se dividen en:

5.1. Deterministas

5.1.1. Periodicas

5.1.1.1. Se le considera si el movimiento se repite exactamente después de algún periodo de tiempo.

5.1.1.1.1. Características del movimiento

5.1.2. No periodicas

5.2. Aleatorias

5.2.1. Estacionaria

5.2.2. No estacionaria

6. Parámetros que definen una vibración:

6.1. Desplazamiento

6.1.1. x(t)= xosen (2pft) = xosen (wt)

6.2. Aceleracion

6.2.1. a(t)= dv/dt= d2x/dt2= -aosen (wt)

6.3. Velocidad

6.3.1. V(t)= dx/dt = vocos (wt) = vosen (wt+ p/2)
