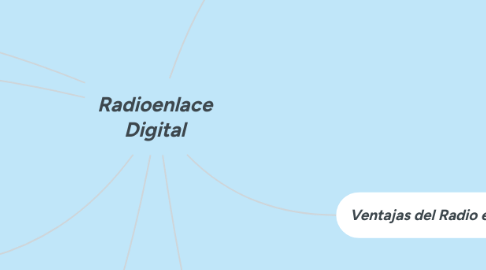

Radioenlace Digital por Mind Map: Radioenlace Digital

1. 1. Explotacion restringida a tramos con visibilidad directa para los enlaces. 2. Al tratarse de ondas, las condiciones atmosferica, asi como los fenomenos físicos pueden ocacionar interferencias, por lo que utilizan sistemas y equipos auxiliares. 3.La segregacion de canales no es tan sencilla como puede ser en la fibra óptica utilizando multiplicaciones por division de longitud de onda ( WDM).

1.1. 1. Perdida en condiciones de espacio libre. 2. Perdida por difraccion, debida a un despejamiento insuficiente. 3. Perdida por errores en los angulos de salida y llegada. 4. Perdida ocacionada por las precipitaciones. 5. Perdida debida a la absorcion de gases y vapores atmosfericos.

2. Los sistemas de transmision digital estos hacen posible la transmision simultanéa de cientos de miles de canales de audio y video, voz y datos, los cuales son multicanalizados empleando (TDM) Tecnicas de division de Tiempo.

2.1. Ventajas de La transmision digital

2.1.1. Mayor Tolerancia al Ruido

2.1.2. El Flujo de Bits es complentamente independiente de la naturaleza de la informacion transmitida (audio, video o datos) por lo que el procesameinto de la señal es mas sencillo.

2.1.3. La capacidad del enlace puede ser incrementada utilizando técnicas de compresión o multicanalización estadística, las cuales sólo pueden ser aplicadas cuando la información está en formato digital (considérese por ejemplo la compresión provista por los formatos ZIP, MPEG ´o MP3).

3. Ventajas del Radio enlace Digital

3.1. 1. Un bajo costo de instalacion. 2. Una instalacion rapida y sencilla comparada con una comunicacion con cable. 3.Supera irregularidades del terreno, quiere decir que es mucho mas flexible y escalabale. 4. Tiene un gran anco de Banda. 5. Los fallos que se pueen tener en el raioenlace son facilmente identificables ya que solo pueden darse en el transmisor, receptor o repetidor.

4. Desventajas

5. Caracteristicas de Radioenlaces Digitales.

5.1. 1. Frecuencoa 2- 40 GHz. Recientemente equipos comerciales hasta 85 GHz 2. Propagacion con visibilidad directa (LOS) 3. Distancia máximas de vano: 5 - 80 Km 4. Configuracion Punto a punto o punto a multipunto. 5.Monocanal o multicanal. 6. Vano Único o Multivano.

6. Tipos de modulacion:

6.1. FSK QPSK QAM

7. DIFERENCIA DE RADIOENLACE ANALOGICAS Y DIGITALES.

7.1. RADIOENLACE ANALOGICOS.

7.1.1. La capacidad del enlace puede ser incrementada utilizando técnicas de compresión o multicanalización estadística, las cuales sólo pueden ser aplicadas cuando la información está en formato digital (considérese por ejemplo la compresión provista por los formatos ZIP, MPEG ´o MP3).

7.1.1.1. ESTRUCTURA RADIOENLACE ANALOGICO PARA TX - RX

7.1.1.1.1. Red de enfasis

7.2. RADIOENLACE DIGITALES

7.2.1. Los sistemas de transmision digital estos hacen posible la transmision simultanéa de cientos de miles de canales de audio y video, voz y datos, los cuales son multicanalizados empleando (TDM) Tecnicas de division de Tiempo.

7.2.1.1. 1. Interfaces estandarizadas. 2. los canales digitales son combinados mediante multiplexores (abreviado MUX) para formar señales binarias con mayor velocidad

7.2.1.1.1. ESTRUCTURA DE UN RADIO DIGITAL
