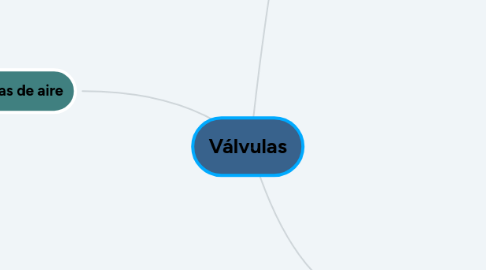

Válvulas por Mind Map: Válvulas

1. Válvulas manuales

1.1. Son Válvulas que se manejan de forma manual, solo tienen dos comandos abierto y cerrado. Para referirse a su caudal de paso, se debe revisar el catalogo.

1.1.1. Válvula tipo mariposa

1.1.1.1. - Se utiliza en líneas de conducción secundarias y terciarias

1.1.1.2. - Existen válvulas reductoras, sostenedoras de aire y de alivio rápido.

1.1.1.3. - Todo equipo de riego se selecciona a 2m de perdida de presión.

1.1.1.4. - Se utilizan aguas arriba (U/S)

1.1.2. Válvula de bola

1.1.2.1. - Pueden ser metálicas y de PVC; soportan una P/N entre 10-16; existen desde 1/2 hasta 2 pulgadas.

1.1.2.2. - Se usan agua arriba de válvulas de aire, alivio rápido, pequeñas tomas de presión y de agua.

1.1.2.3. - No se utilizan en riego.

1.1.3. Válvula de ángulo

1.1.3.1. - Existen diámetros de 3/4 hasta 2 pulgadas; soporte PN=10-16

1.1.3.2. - Roscadas tipo macho.

1.1.3.3. - Se utilizan para el control del riego a nivel de parcela, cabezal y riego de campo.

2. Válvulas hidráulicas

2.1. Controlan la apertura y cierre de la válvula en forma automatizada. Regula la presión aguas abajo, para sostener la presión aguas abajo y poder regular el caudal. Pueden ser roscadas, pagables y bridadas. P/N 10-16, operan bien a una variación del caudal menor al 25%.

2.1.1. Válvula reductora de presión

2.1.1.1. Metálicas

2.1.1.1.1. - Reducen la presión y mantienen constante la presión aguas abajo.

2.1.1.1.2. - Se usan en conducciones de redes principales, secundarias y terciarias.

2.1.1.1.3. - Con diámetros mayores a 3 pulgadas.

2.1.1.2. Plástico

2.1.1.2.1. - Control del riego por goteo y microaspersión.

2.1.1.2.2. - Diámetro varia de 1.5 a 6 pulgadas.

2.1.1.2.3. - La doble cámara reduce el golpe de ariete durante su cierre.

2.1.2. Válvula sostenedora de presión

2.1.2.1. - Sostiene la presión aguas arriba

2.1.2.2. - Diámetros de 1.5 a 3 pulgadas.

2.1.2.3. - La presión aguas abajo no es constante.

2.1.2.4. - Se usa en redes secundarias y terciarias, en cabezales de bombeo y alivio rápido.

2.1.3. Válvula de alivio rápido

2.1.3.1. - Son metálicas, con diámetros de 2 a 3 pulgadas.

2.1.3.2. - Eliminan la sobrepresión generada por el golpe de ariete.

2.1.3.3. - Se instalan aguas abajo de las bombas, aguas arriba de la reductora de presión, final de ramales y en partes bajas de una red.

2.1.4. Válvula reguladora de caudal

2.1.4.1. - Permite mantener un caudal constante aguas abajo.

2.1.4.2. - Con diámetros de 3 a 20 pulgadas, bridadas y metálicas.

2.1.5. Válvula simple en combinación de una flotador

2.1.5.1. - Controlan el nivel del agua en TRP, tanques o reservorios.

2.1.5.2. - Más eficientes que los flotadores convencionales.

2.1.5.3. - Permiten un manejo optimizado del agua.

2.1.6. Válvula volumétrica

2.1.6.1. - Mide el caudal de paso y el volumen acumulado del agua.

2.1.6.2. - Opera como reguladora de caudal, reductora de presión, sostenedora de presión y es automatizada.

2.1.6.3. - Roscada hasta 2 pulgadas y bridad hasta 10 pulgadas, diámetro de 11/12 a 10 pulgadas, P/N 10-16

3. Válvulas de aire

3.1. - Permite expulsar e ingresar el aire en una red de tuberías.

3.2. - Diámetros desde 3/4" hasta 8"; P/N 10-16.

3.3. - Concentración de 5 atmosferas de presión.

3.4. - Desventajas: vibración y daños estructurales, pueden almacenar el golpe de ariete.

3.4.1. Tipos

3.4.1.1. Válvula de aire cinética

3.4.1.1.1. - Para bajar presión y doble función.

3.4.1.1.2. - Permite expulsar el aire durante el llenado e ingresar el aire durante el vaciado de la tubería.

3.4.1.1.3. - Diámetros desde 3/4" hasta 1", roscada macho, P/N 10.

3.4.1.1.4. - Se instala aguas abajo de las válvulas de control de riego de campo.

3.4.1.2. Válvula de aire combinado

3.4.1.2.1. - Triple función, permite expulsar el aire durante el llenado de la tubería.

3.4.1.2.2. - Diámetros desde 3/4" hasta 2", roscada macho, P/N 10.

3.4.1.2.3. - Se instala en las redes de conducción, estaciones de bombeo, cabezales de filtrado.

3.5. - Ventajas: Ayuda a amortiguar el golpe de ariete, previene el colapso de la tubería.
