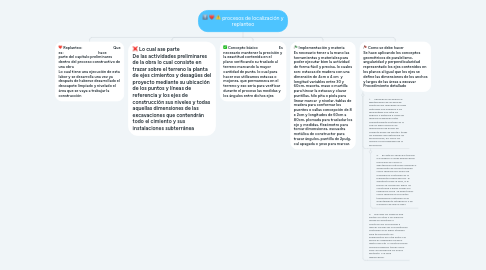

procesos de localización y replanteo

1. Replanteo: Que es: hace parte del capítulo preliminares dentro del proceso constructivo de una obra Lo cual tiene una ejecución de esta labor y se desarrolla una vez ya después de haberse desarrollado el descapote limpiado y nivelado el área que se vaya a trabajar la construcción

2. Lo cual ase parte De las actividades preliminares de la obra lo cual consiste en trazar sobre el terreno la planta de ejes cimientos y desagües del proyecto mediante su ubicación de los puntos y líneas de referencia y los ejes de construcción sus niveles y todas aquellas dimensiones de las excavaciones que contendrán todo el cimiento y sus instalaciones subterránea

3. Concepto básico Es necesario mantener la precisión y la exactitud contenida en el plano verificando su traslado al terreno marcando la mayor cantidad de punto, lo cual para hacer eso utilizamos estacas o mojones, que permanezca en el terreno y eso sería para verificar durante el proceso las medidas y los ángulos entre dichos ejes

4. Implementación y materia Es necesario tener a la mano las herramientas y materiales para poder ejecutar bien la actividad de forma fácil y precisa, lo cuales son: estacas de madera con una dimensión de 4cm x 4 cm y longitud variables entre 30 y 60cm, maceta, maso o martilla para hincar la estacas y clavar puntillas, hilo pita o piola para linear marcar y nivelar, tablas de madera para conformar los puentes o vallas concepción de 8 x 2cm y longitudes de 60cm a 80cm, plomada para trasladar los eje y medidas, flexómetro para tomar dimensiones, escuadra metálica de constructor para trazar ángulos, puntilla de 2pulg, cal apagada o yeso para marcar.

5. Como se debe hacer Se hace aplicando los conceptos geométricos de paralelismo, angularidad y perpendicularidad representado los ejes contenidos en los planos al igual que los ejes se define las dimensiones de los anchos y largos de las áreas a excavar Procedimiento detallado

5.1. 1. Verificar en los planos la identificación de los ejes de construcción marcando los ejes verticales con números y los horizontales con letra los ángulos y distancia a líneas de referencia deberían estar completamente acotado en lo cual se debe verificar las dimensiones de ancho de cimiento bases de safata y todas las medidas que determina las excavaciones, así como los niveles y profundidades de la excavación

5.1.1. 2. En este se verifica el terreno los linderos o líneas demarcación municipal así como la afectaciones retroceso sesiones y aislamiento de norma tomando como referencia el plano de localización contenido en la planimetría elaborado por el arquitecto para la obra, si el previo se localiza en áreas no construida o áreas rurales sin referencia física se debe tomar como referencia los puntos topográficos obtenido en el levantamiento fotográfico o en los banco de marca OBM

5.2. 3. Marcado los linderos que limitan los lotes y las áreas en donde se levantara la construcción se procede a marcar los ejes de la cimentación contenido en el plano utilizado para tal propósito los implementos por otra parte si el previo es medianero es decir dentro del lote o construcciones vecinas podemos tomar como línea de referencia los muros existente o la línea demarcación.
