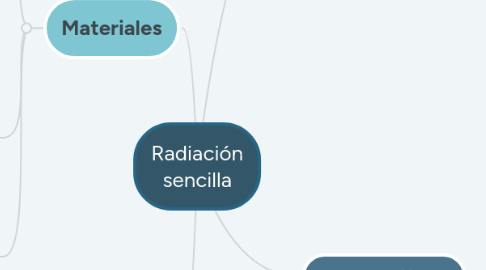

Radiación sencilla por Mind Map: Radiación sencilla

1. Materiales de oficina

1.1. AutoCAD: Es una herramienta utilizada para modelar la forma de un terreno en 2D o 3D en computador

1.2. Excel: Es una hoja de cálculo utilizada para realizar operaciones sistemáticas, graficas y tablas

2. Marco teórico

2.1. Azimut :El Ángulo formado del norte que se toma en sentido a las manecillas del reloj y hacia el horizonte.

2.2. Proyecciones: Hace referencia a la latitud y la longitud como referencia geográfica de un dato sobre el plano.

2.3. Coordenadas: Es la suma entre el norte real dado para el plano y la proyección obtenida.

2.4. Escala: Hace referencia a las dimensiones que representa el plano en el terreno real

3. Materiales

3.1. Cinta métrica: Es un instrumento utilizado para realizar la medición de las diferentes distancias, en estas se encuentran marcaciones numéricas.

3.2. Plomada: Es un instrumento usado para realizar la medición en campo con el fin de tener una verticalidad y nivelación adecuada

3.3. Jalón: Se utiliza para identificar los puntos fijos del levantamiento topográfico

4. Fórmulas Utilizadas

4.1. Proyecciones topográficas : Se utiliza para determinar una referencia en el plano

4.1.1. Proyección N: COS(AZ)*DISTANCIA

4.1.2. Proyección E: SEN(AZ)*DISTANCIA

4.1.3. Coordenadas N: Coordenadas A+Proyeccion N

4.1.4. Coordenadas E: Coordenadas A+ Proyección E

4.2. Determinación de ángulos y distancias: Es utilizado para obtener datos esenciales para definir las coordenadas y proyecciones

4.2.1. Distancia: raiz((Dato N-dato real)^2(dato E-Dato real)^2)
