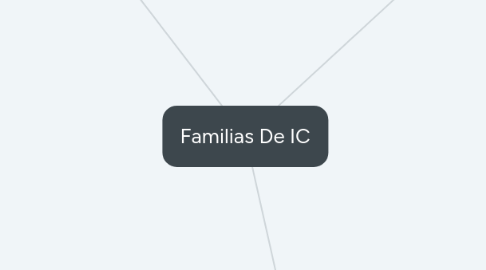

Familias De IC por Mind Map: Familias De IC

1. Circuitos TLL

1.1. Los tipos de lógica TTL o transistor-transistor incluyen principalmente TTL estándar, TTL rápido, TTL Schottky, TTL de alta potencia, TTL de baja potencia y TTL Schottky avanzado. El diseño de puertas lógicas TTL se puede hacer con resistencias y BJT.

1.1.1. Ventajas

1.1.1.1. La familia TTL es la familia lógica de saturación más rápida (trabajando entre los modos de saturación y corte).

1.1.1.2. Hay disponibles versiones comerciales y militares de puertas TTL.

1.1.1.3. Buen abanico; Las puertas TTL pueden conducir hasta 10 puertas.

1.1.1.4. Las puertas TTL exhiben una impedancia de salida baja para estados alto / bajo.

1.1.2. Desventajas

1.1.2.1. La inmunidad al ruido no es muy alta; por lo que las puertas TTL no se pueden utilizar en aplicaciones donde existen grandes voltajes de ruido

1.1.2.2. Las puertas TTL generan voltajes transitorios en los instantes de conmutación.

1.1.2.3. Su voltaje de alimentación es negativo al igual que los niveles lógicos.

2. Circuitos CMOS

2.1. Es una tecnología utilizada para producir circuitos integrados. Los circuitos CMOS se encuentran en varios tipos de componentes electrónicos, incluidos microprocesadores, baterías y sensores de imagen de cámaras digitales.

2.1.1. Ventajas

2.1.1.1. Disipación de energía más baja de todas las puertas

2.1.1.2. Inmunidad al ruido y margen de ruido muy altos

2.1.1.3. Son sencillos de diseñar

2.1.1.4. Solo se requiere una única fuente de alimentación

2.1.1.5. Estabilidad en su temperatura es excelente

2.1.2. Desventajas

2.1.2.1. Mayor costo debido a pasos de procesamiento adicionales.

2.1.2.2. Densidad de embalaje menor que NMOS.

2.1.2.3. Son Vulnerables a LATCH-UP (tiristor parasito) produce un camino de baja resistencia que puede causar la destrucción del dispositivo

3. Las puertas lógicas digitales estándar disponibles en el mercado están disponibles en dos familias o formas básicas, TTL, que significa Transistor-Transistor Logic, como la serie 7400, y CMOS, que significa Complementary Metal-Oxide-Silicon, que es la serie 4000 de chips.

3.1. Diferencias

3.1.1. • Los componentes TTL son relativamente más baratos que los componentes CMOS equivalentes. Sin embargo, la tecnología CMO tiende a ser económica a mayor escala, ya que los componentes del circuito son más pequeños y requieren menos regulación en comparación con los componentes TTL. • Los componentes CMOS no consumen energía durante el estado estático, pero el consumo de energía aumenta con la frecuencia del reloj. TTL, por otro lado, tiene un nivel de consumo de energía constante. • Dado que CMOS tiene requisitos de corriente bajos, el consumo de energía es limitado y los circuitos, por lo tanto, más baratos y fáciles de diseñar para la administración de energía. • Debido a los tiempos de subida y bajada más prolongados, las señales digitales en el entorno de los CMO pueden ser menos costosas y complicadas. • Los componentes CMOS son más sensibles a las interrupciones electromagnéticas que los componentes TTL
