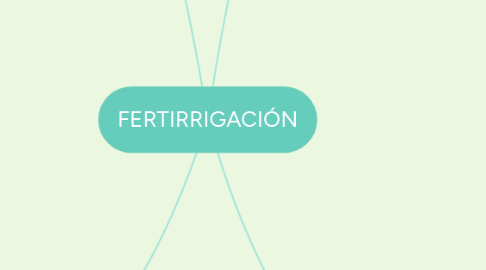

FERTIRRIGACIÓN por Mind Map: FERTIRRIGACIÓN

1. Conceptualización

1.1. Técnica que permite la aplicación simultanea de agua y fertilizantes a través del sistema de riego.

1.1.1. Ventajas

1.1.1.1. Mejor asimilación y diposnibilidad de los nutrientes

1.1.1.1.1. El efecto después de la aplicación se observa después de 7 días

1.1.1.2. Distribución uniforme sobre el campo cultivado

1.1.1.2.1. Misma cantidad de agua y nutrientes

1.1.1.3. Aplicación de nutrientes directa y varias veces al día

1.1.1.3.1. Se aplica inmediatamente cuando se observa la deficiencia de ese nutriente en el cultivo

1.1.1.4. Regula la cantidad de fertilizante utilizado

1.1.1.4.1. Se ahorra el 50% en comparación con el método tradicional

1.1.1.5. Ahorro de mano de obra y comodidad

1.1.1.6. Compactación del suelo

1.1.1.6.1. Evitan los daños de compactación de suelos, lo que incrementa los rendimientos.

2. Condiciones adecuadas para la aplicación de fertirriego

2.1. Formas asimilables

2.1.1. Ayuda a garantizar la rápida absorción de estos nutrientes enlas plantas

2.1.2. Conocer la quimica de todos los macroy micronutrientes se utiliza para el control de:

2.1.2.1. La solubilidad ligada al pH

2.1.2.2. La concentración

2.2. Producto de solubilidad

2.2.1. Se rige de acuerdo al pH

2.2.1.1. Y como afecta al estado en el que se encuentran los macro y micro nutrientes

2.2.2. Ejemplo Fe = Pka=3

2.2.2.1. pH menor a 3

2.2.2.1.1. hierro se encuentra en forma iónica

2.2.2.2. pH mayora 3

2.2.2.2.1. Hierro se desprotoniza formando hidróxido de hierro

2.3. Fertilizantes completamente solubles

2.3.1. Tipo de fertilizante utilizado para fertirriego

2.3.1.1. Se caracteriza por:

2.3.1.1.1. Rápida disolución

2.3.1.1.2. Grano fino

2.3.1.1.3. Altamente puro

2.4. Compatibilidad

2.4.1. Compatibles

2.4.1.1. No se precipitan al mezclar

2.4.2. No compatibles

2.4.2.1. Se precipitan al mezclar formando sales

2.5. pH del agua e riego

2.5.1. Posee un gran efecto sobre la disponibilidad de nutrientes residuales en el suelo

2.5.1.1. pH óptimo

2.5.1.1.1. 6 a 7

2.5.1.2. pH alto

2.5.1.2.1. Reduce la cantidad de nutrientes como

2.5.1.3. pH bajo

2.5.1.3.1. Incrementa la concentración de

2.6. Disolución

2.6.1. Para evitar la precipitación de los fertilizantes en el fondo del tanque

2.6.1.1. se debe separarlos

2.6.1.1.1. Tanque A

2.6.1.1.2. Tanque B

2.6.1.1.3. Tanque C

3. Parte Hidráulica

3.1. Elementos

3.1.1. Válvula

3.1.2. Múltiple

3.1.3. Laterales de riego

3.1.4. Goteros

3.2. Caudal del inyector

3.2.1. Qi

3.2.1.1. 100 - 250 L /h

3.3. Caudal del emisor

3.3.1. qe

3.3.1.1. Número total de goteros multiplicado por dos

3.4. Caudal de riego

3.4.1. Qr =

3.4.1.1. Ne x qe

3.4.1.1.1. Ne = número de emisores

3.5. Relación de dilución

3.5.1. RD = Qr / Qi

3.6. Peso del fertilizante

3.6.1. PF = ppm x RI x V x 100 / NA x P

4. Sistemas de Baja presión

4.1. Inyector venturi

4.1.1. Posee una constricción en el flujo con una entrada especifica y un diseño de salida

4.1.1.1. Creando un vacío producto del incremento en la velocidad a través de la constricción

4.1.2. Gradiente de presión

4.1.2.1. 5 y 75 %

4.1.2.1.1. De esto depende la tasa de inyector

4.1.3. Principales ventajas

4.1.3.1. No requiere un fuente externa de energía

4.1.3.2. Opera de forma simple, carece de partes móviles, mínima depreciación

4.1.3.3. Fácil de instalar

4.1.3.3.1. Resistente a materiales corrosivos

4.1.3.4. Se adapta a tasa de inyección de hasta 2m3/h

4.1.3.5. Es liviano y fácil de transportar

4.1.3.6. Costo reducido

4.1.4. Principales desvetajas

4.1.4.1. Grandes pérdidas de presión

4.1.4.2. Las variaciones de presión afectan la tasa de inyección

4.1.4.3. Rango de operación limitado

4.1.4.3.1. Depende del modelo

4.1.4.4. Se necesita una descarga mínima de agua que atraviese el inyector para que funcione

4.1.4.5. Necesario asegurar una presión constante

4.1.5. Propiedades a considerar

4.1.5.1. El rango de presión en la entrada

4.1.5.2. Pérdidas de presión.

4.1.5.2.1. El gradiente entre la entrada y la salida (P1 – P3) se expresa en porcentaje

4.1.5.3. La tasa de succión se expresa en litros por hora.

4.1.5.3.1. Dependiendo de la presión de entrada, la pérdida de carga y el tamaño de la constricción.
