EQUIPOS MÉDICOS UTILIZADOS EN RADIOLOGÍA INTERVENCIONISTA por Mind Map: EQUIPOS MÉDICOS UTILIZADOS EN RADIOLOGÍA INTERVENCIONISTA

1. ECOGRAFO

1.1. es un aparato de diagnóstico utilizado para realizar ecografías o ultrasonidos. Las ondas sonoras de alta frecuencia generan secuencias de imágenes de órganos y formaciones dentro del cuerpo

1.1.1. PARTES

1.1.2. TRADUCTOR: dispositivo emisor de ondas de ultrasonido

1.1.3. TRANSDUCTOR SECTORIAL: formato de imagen triangular o abanico

1.1.4. TRANSDUCTOR SONDA 3D, 4D llevan un motor y pueden funcionar como normal

1.1.5. TRANSDUCTOR LINEAL: puede ampliar el campo visual gracias a su imagen trapezoidal

1.1.6. TRANSDUCTOR CONVEX: de forma curva trabaja a bajas frecuencias y frofundas hasta 30cm.

1.1.6.1. SITEMA DE ALMACENAMIENTO: permite guardar las imágenes por tiempo determinado

1.1.6.1.1. MONITOR: donde se visualizan las imágenes que envía el transductor

2. ARCO EN C dispositivo de rayos X con forma y diseño en C

2.1. PARTES

2.1.1. Detector plano: proporciona imágenes digitales de alta calidad, con mínima exposición a la radiación.

2.1.1.1. Unidad mono bloque: integra el tubo de rayos X y un sistema de refrigeración específico

2.1.1.1.1. Monitor: se encuentra en el tubo portador y en la consola anexa a la proyección de imágenes

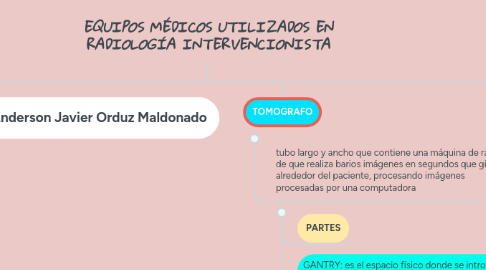

3. TOMOGRAFO

3.1. tubo largo y ancho que contiene una máquina de rayos x de que realiza barios imágenes en segundos que gira alrededor del paciente, procesando imágenes procesadas por una computadora

3.1.1. PARTES

3.1.2. GANTRY: es el espacio físico donde se introduce el paciente para su examen, en el se encuentran el tubo de rayos X, el colimador, los detectores y todo el conjunto mecánico necesario para realizar el movimiento asociado con la exploración

3.1.2.1. TUBO DE RAYOS X: es un recipiente de vidrio al vacio rodeado de una cubierta de plomo con una pequeña ventana que deja salir las radiaciones al exterior.

3.1.2.1.1. DETECTORES: reciben los rayos X transmitidos después que atraviesan el cuerpo del paciente y los convierten en una señal eléctrica.
