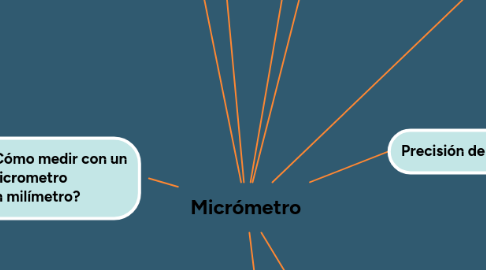

Micrómetro por Mind Map: Micrómetro

1. Para sostener el micrómetro, sostenga el marco por la placa resistente al calor con el pulgar y el dedo índice de su mano izquierda, y pellizque el dedal entre el pulgar y el dedoíndice de la mano derecha. tome el tambor con los dedos pulgar e índice de su mano derecha

2. Un micrómetro es una herramienta que mide el tamaño de un objeto encerrándolo. Algunos modelos incluso pueden realizar mediciones en unidades de 1 μm.

2.1. A diferencia de los calibradores de mano, los micrómetros se adhieren al principio de Abbe, que les permite realizar mediciones más precisas.

2.1.1. En general, el término "micrómetro" se refiere a micrómetros externos. También existen una variedad de otros tipos de micrómetros, de acuerdo a diferentes aplicaciones de medición.

2.1.1.1. Los ejemplos incluyen micrómetros interiores, micrómetros de diámetro interior, micrómetros de tubo y micrómetros de profundidad. El rango medible difiere cada 25 mm, tal como de 0 a 25 mm y de 25 a 50 mm

3. Cómo usar un Micrómetro

3.1. Antes de la medición, limpie el yunque y las superficies del husillo con un paño limpio. Esto elimina la suciedad y el polvo de las superficies, lo que permite realizar mediciones precisas.

3.2. Coloque el objeto entre el yunque y el husillo, gire el trinquete hasta que se deslice y luego lea el valor

3.3. Lea el valor de la escala principal en el cilindro y de la escala en el dedal. Use la línea en el borde derecho del cilindro para leer el valor en unidades de 0.5 mm. Luego puede usar la escala, sobre la cual se alinea la línea central del dedal (escala), para leer el valor en unidades de 0.01 mm.

4. Precauciones de Manipulación

4.1. Use un bloque patrón o un calibre dedicado para calibrar un micrómetro. Para realizar mediciones precisas, la superficie del yunque siempre debe ser plana. Después de realizar múltiples mediciones, la superficie puede dejar de ser plana debido al desgaste y a la acumulación de suciedad. Por lo tanto, use periódicamente una parte conocida como un plano óptico para verificar si la superficie es plana de acuerdo con los anillos de Newton mostrados.

4.2. Al medir un objeto metálico y al realizar una calibración con un bloque patrón, tenga cuidado con la expansión térmica. Siempre que sea posible, evite sostener el metal con las manos descubiertas, o use guantes que no transmitan calor y que estén diseñados para trabajos de precisión.

4.3. El intervalo de calibración para los micrómetros es de 3 meses a 1 año.

5. ¿Qué tipo de micrómetros existen?

5.1. Existen diversos tipos de micrómetros ya sea por tipo de medición o según la forma en que se deben leer.

5.1.1. Micrómetros por tipo de medición

5.1.1.1. Existen principalmente 3 tipos los cuales son:

5.1.1.1.1. Exterior

5.1.1.1.2. Interior

5.1.1.1.3. Profundidades

5.2. Micrómetro exterior

5.2.1. Estos son ampliamente utilizados en la industria, su forma y dimensiones varian según el rango de medidas que se necesiten. Dentro de sus aplicaciones más comunes se usa para medir alambres, esferas, ejes y bloques.

5.3. Micrómetro Interior

5.3.1. Este sirve para medir el diámetro de un barreno o medidas interiores, el funcionamiento es idéntico al micrómetro exterior y también existen diversos rangos de tamaños dependiendo las medidas que se necesiten.

5.4. Micrómetro profundidad

5.4.1. Este micrometro como su nombre lo dice sirve para medir profundidades, Para aumentar la capacidad de lectura se disponen de unos ejes de diferentes medidas que son intercambiables

6. ¿Cómo medir con un micrometro en milímetro?

6.1. Este instrumento es muy sensible al calor y se debe almacenar a temperatura ambiente, al igual que el objeto que se vaya a medir.

6.2. Para medir la pieza la ponemos entre el husillo y el yunque y comenzamos a girar el mango hasta llegar a la pieza, solo apretar ligeramente. El siguiente paso es girar 3 veces el trinquete (3 clicks) y proceder a poner el seguro para poder quitar la pieza y que no se mueva de la medida tomada.

6.3. La escala graduada nos da la medida en milímetros y la escala en el tambor nos da las centésimas de milímetros.

6.4. Tomemos como ejemplo la imagen anterior, en la escala graduada podemos ver que se un poco de 5mm pero no llega a la siguiente linea, en este caso tomamos la linea de abajo que significa 0.5mm por ahora sabemos que tenemos 5mm+ 0.05mm = 5.5mm, para completar la medida tenemos que ver que linea del tambor coincide con la linea horizontal de la escala graduada, la linea que coincide o esta mas próxima es el numero 0.28 entonces sumamos las 3 medidas 5mm + 0.5mm + 0.28mm = 5.78mm.

7. Precisión de un micrómetro

8. Para que sirve un micrómetro

8.1. Como mencionamos en párrafos anteriores un micrómetro sirve para la medición de dimensiones de objetos con una precisión de entre 1/100 y 1/1000 mm.

9. Partes del micrometro

9.1. Cuerpo: Es la parte que sostiene todos los otros elementos del micrómetro. Tiene que absorber posibles dilataciones por el calor.

9.2. Tope: Esta parte es fija y es quien determina el punto 0 de la medida. Es decir a partir de este punto se comenzara a medir.

9.3. Espiga: Es la parte móvil que se adapta a la medida y determina la lectura de la medición

9.4. Palanca de fijación: Fija o deja mover la espiga

9.5. Trinquete: Limita la fuerza que se realiza durante la medición

9.6. Tambor móvil: Es la escala móvil que se va desplazando hasta hacer tope. Tiene 50 divisiones

9.7. Tambor fijo: Esta grabada la escala fija que va de 0 a 25 mm.
