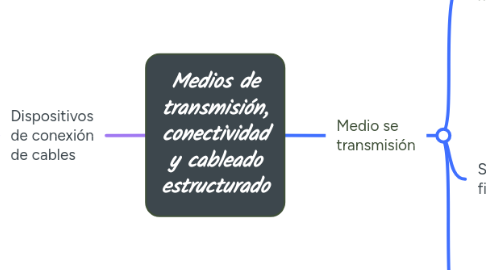

Medios de transmisión, conectividad y cableado estructurado por Mind Map: Medios de transmisión, conectividad y cableado estructurado

1. Dispositivos de conexión de cables

1.1. Conectores de redes

1.1.1. RJ11, RJ12, RJ45

1.1.1.1. Categoría de cables definidos

1.1.2. AUI, DB15

1.1.2.1. Topología en estrella,

1.1.3. BNC

1.1.3.1. Se utiliza con cable coaxial fino

1.1.4. T coaxial

1.1.4.1. Es el modo de conectar un bus

1.1.5. DB25 Y DB9

1.1.5.1. Conectores para transmisión en seria

1.2. Elementos de arquitectura

1.2.1. BALUMS Y TRASCEPTORES

1.2.2. RACK

1.2.3. LATIGULLOS

1.2.4. CANALETA

1.2.5. PLACAS DE CONECTORES Y ROSETAS

1.3. Conectores de fibra optica

1.3.1. SC

1.3.2. ST

2. Medio se transmisión

2.1. Sistema cables de pares y metálicos

2.1.1. UTP

2.1.2. STP

2.1.3. Categoria

2.1.3.1. Especifica una característica eléctrica para el cable

2.1.4. Clases

2.1.4.1. Especifica las distancia requerida de transferencia

2.2. Sistemas de fibra óptica

2.2.1. Núcleo fibroso

2.2.1.1. Monomodo

2.2.1.1.1. SMF, utiliza un núcleo estrecho, menor de 10 micras

2.2.1.2. Multimodo

2.2.1.2.1. MMF, tiene un diámetro entre las 50 y 115 micras

2.3. Sistema inalámbricos

2.3.1. Medio de transferencia, (ondas electromagnéticas, y se propagan a velocidad de la luz

2.3.1.1. PROBLEMAS CON EL MEDIO DE TRNASMISION

2.3.1.1.1. Reflexión

2.3.1.1.2. Difracción

2.3.1.1.3. Dispersión
