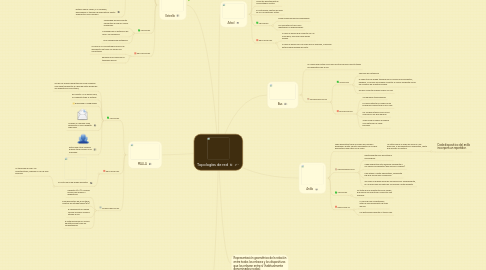

Topologías de red por Mind Map: Topologías de red

1. Topología: forma en que está diseñada la red.

1.1. FISICAMENTE

1.1.1. Rigiéndose de algunas características en su hardware.

1.2. LOGICAMENTE

1.2.1. Basándose en las características internas de su software.

1.3. Fisicamente

1.3.1. Rigiéndose de algunas características en su hardware

1.4. logicamente

1.4.1. Basándose en las características internas de su software

2. Representación geométrica de la relación entre todos los enlaces y los dispositivos que los enlazan entre sí (habitualmente denominados nodos).

3. MALLA

3.1. VENTAJAS

3.1.1. uso de los enlaces garantiza que cada conexión sólo debe transportar la carga de datos propia de los dispositivos conectados,

3.1.2. Es robusta. Si un enlace falla, no inhabilita todo el sistema.

3.1.3. privacidad o la seguridad.

3.1.4. Cuando un mensaje viaja , solamente lo ve el receptor adecuado.

3.1.5. evitan que otros usuarios puedan tener acceso a los mensajes.

3.2. DESVENTAJAS

3.2.1. El costo de la red puede aumentar

3.2.1.1. La topología de red y las características, implican el uso de más recursos.

3.3. CARACTERISTICAS

3.3.1. Necesita n(n-1)/2 canales fisicos para enlazar n dispositivos

3.3.2. Cada dispositivo de la red tiene puertos de entrada/salida (E/S)

3.3.3. El rendimiento no decae cuando muchos usuarios utilizan la red.

3.3.4. El sistema provee un acceso equitativo para todas las computadoras.

4. Estrella

4.1. Los dispositivos no están directamente enlazados entre sí.

4.2. Los datos en estas redes fluyen del emisor hasta el concentrador.

4.3. CARACTERISTICAS

4.3.1. más barata

4.3.2. cada dispositivo necesita solamente un enlace y un puerto de entrada/salida para conectarse a cualquier número de dispositivos.

4.3.3. más fácil de instalar y reconfigurar

4.3.4. instalar menos cables, y la conexión, desconexión y traslado de dispositivos afecta solamente a una conexión.

4.4. VENTAJAS

4.4.1. Posibilidad de desconectar elementos de red sin causar problemas.

4.4.2. Facilidad para la detección de fallo y su reparación.

4.4.3. Gran facilidad de instalación.

4.5. DESVENTAJAS

4.5.1. Un fallo en el concentrador provoca el aislamiento de todos los nodos a él conectados.

4.5.2. Requiere más cable que la topología de bus.

5. Arbol

5.1. Es una variante de la de estrella

5.2. Los nodos del árbol están conectados a un concentrador central que controla el tráfico de la red

5.3. No todos los dispositivos se conectan directamente al concentrador central.

5.4. El controlador central del árbol es un concentrador activo.

5.5. VENTAJAS

5.5.1. Tiene nodos periféricos individuales

5.5.2. No necesitan actuar como repetidores o regeneradores.

5.6. DESVENTAJAS

5.6.1. Si falla un enlace que conecta con un nodo hoja, ese nodo hoja queda aislado

5.6.2. Si falla un enlace con un nodo que no sea hoja, la sección entera queda aislada del resto.

6. Bus

6.1. Un cable largo actúa como una red troncal que conecta todos los dispositivos en la red.

6.2. CARACTERISTICAS

6.2.1. VENTAJAS

6.2.1.1. Sencillez de instalación

6.2.1.2. El cable troncal puede tenderse por el camino más eficiente y, después, los nodos se pueden conectar al mismo mediante líneas de conexión de longitud variable.

6.2.1.3. Es fácil conectar nuevos nodos a la red.

6.2.2. DESVENTAJAS

6.2.2.1. Se requieren terminadores.

6.2.2.2. Es difícil detectar el origen de un problema cuando toda la red "cae".

6.2.2.3. No se debe utilizar como única solución en un gran edificio.

6.2.2.4. Toda la red se caería si hubiera una ruptura en el cable principal.

7. Anillo

7.1. cada dispositivo tiene una línea de conexión dedicada y punto a punto solamente con los dos dispositivos que están a sus lados.

7.1.1. La señal pasa a lo largo del anillo en una dirección, o de dispositivo a dispositivo, hasta que alcanza su destino.

7.1.1.1. Cada dispositivo del anillo incorpora un repetidor.

7.2. CARACTERISTICAS

7.2.1. Relativamente fácil de instalar y reconfigurar.

7.2.2. Cada dispositivo está enlazado solamente a sus vecinos inmediatos (bien fisicos o lógicos).

7.2.3. Para añadir o quitar dispositivos, solamente hay que mover dos conexiones.

7.2.4. los fallos se pueden aislar de forma sencilla. Generalmente, en un anillo hay una señal en circulación continuamente.

7.3. VENTAJAS

7.3.1. Se trata de una arquitectura muy sólida, que pocas veces entra en conflictos con usuarios.

7.4. DESVENTAJA

7.4.1. La falla de una computadora altera el funcionamiento de toda lea red.

7.4.2. Las distorsiones afectan a toda la red.
