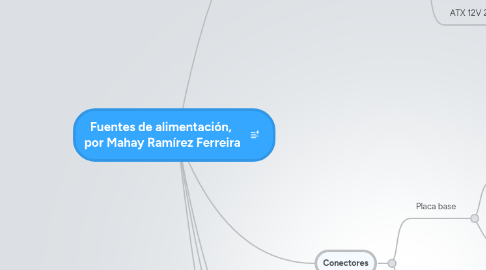

Fuentes de alimentación, por Mahay Ramírez Ferreira por Mind Map: Fuentes de alimentación,  por Mahay Ramírez Ferreira

1. Tipos

1.1. XT/AT

1.1.1. Primera fuente de alimentación, año 1985, sólo apaga y enciende, no tiene funciones para controlarla por software, gran riesgo de cortocircuitos y de quemar componentes por su conector de la placa base. Estándar creado por IBM.

1.2. ATX

1.2.1. ATX

1.2.1.1. Año 1995, aparición de los conectores Molex para placa base y dispositivos IDE o P-ATA, se puede controlar el apagado por software.

1.2.2. ATX 12V1.x.

1.2.2.1. v 1.0

1.2.2.1.1. Febrero, año 2000, aparece el conector Molex de 4 pines para procesador.

1.2.2.2. v 1.1

1.2.2.2.1. Agosto, año 2000, mejora de estabilidad para las líneas de 3.3 v.

1.2.2.3. v 1.2

1.2.2.3.1. Enero, año 2002, línea de -5 v opcional.

1.2.2.4. v 1.3

1.2.2.4.1. Abril, año 2003, presentación del conector S-ATA y nuevas normas de eficiencia energética.

1.2.3. ATX 12V 2.x.

1.2.3.1. v 2.0

1.2.3.1.1. Febrero, año 2003, desaparece conector de 6 pines auxiliar para placas con regulador de voltaje. Conector ATX de 20 a 24 pines. Obligación de incorporar conectores S-ATA.

1.2.3.2. v 2.01

1.2.3.2.1. Junio, año 2004, se elimina la línea de -5 v.

1.2.3.3. v 2.1

1.2.3.3.1. Marzo, año 2005, aumento de potencia en todas las líneas, nuevos requisitos energéticos.

1.2.3.4. v 2.2

1.2.3.4.1. Marzo, año 2005, cableado de alta potencia para el conector de 24 pines (placa base) y 4 pines (CPU).

1.2.3.5. v 2.3

1.2.3.5.1. Marzo, año 2007 hasta hoy, normativa Energy Star 4.0, 70% eficiencia mínima, menos calor y menos consumo, las líneas de 12 v pueden transportar 20 amperios.

2. Conectores

2.1. Placa base

2.1.1. XT/AT

2.1.1.1. Dos conectores de 6 pines, si se conectaba mal, quemábamos la placa base.

2.1.2. ATX

2.1.2.1. V 1.x.

2.1.2.1.1. Un conector de 20 pines, imposible de conectar mal.

2.1.2.2. V 2.x.

2.1.2.2.1. Un conector de 24 pines, versión ampliada del anterior.

2.2. Procesador

2.2.1. XT/AT

2.2.1.1. No incorpora alimentación extra para el procesador.

2.2.2. ATX

2.2.2.1. ATX

2.2.2.1.1. No incorpora alimentación extra para el procesador.

2.2.2.2. ATX v.1.x./v.2.x.

2.2.2.2.1. Incorpora conector de 4 pines para el procesador.

3. Definición

3.1. Dispositivo que convierte la corriente alterna en corriente continua y da energía eléctrica a nuestro equipo.

4. Funciones

4.1. Dar energía estable.

5. Etapas

5.1. Transformación

5.1.1. De corriente alterna a corriente continua, de 220 v a corrientes de 3.3 v, 5v, 12v y -12v.

5.2. Rectificación

5.2.1. Evita oscilaciones en la corriente.

5.3. Filtrado

5.3.1. Aplana lo máximo posible la señal eléctrica.

5.4. Estabilización

5.4.1. Cuando hay subidas o bajadas de tensión evita que afecte a la señal de salida.
