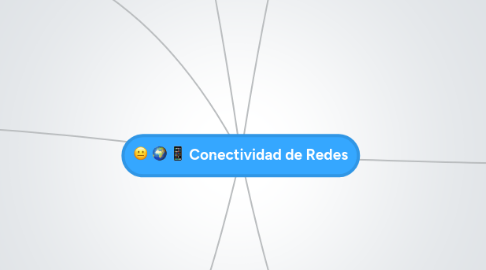

Conectividad de Redes por Mind Map: Conectividad de Redes

1. Hardware de Red

1.1. Servidores

1.1.1. Archivo

1.1.2. Impresióna

1.1.3. Privación

1.1.4. Correo electrónicoc

1.1.5. Conectividad de Redes

1.1.6. Internet

1.1.7. Acceso Remoto

1.2. Dispositivos de Conectividad

1.2.1. Utilizan las capas: Física y de Enlace de Datos

1.2.2. Concentrador

1.2.2.1. Conecta los cables de Red

1.2.2.2. Comparte un Dominio de Colisiones único

1.2.3. Switch

1.2.3.1. Todas las conexiones tienen su propio Dominio de Colisión

1.2.3.2. Cada conexión es privada

1.2.4. Ruteador

1.2.4.1. Direcciona los paquetes entre las redes

1.2.4.2. Interconecta Redes diferentes

1.2.5. Plantas de cableado

1.2.5.1. Transporta las señales de red

1.2.5.2. Cable Cat-5 el más utilizado

1.2.5.3. Trenzado con forro para evitar interferencias

1.2.5.4. Planta de cableado es toda la instalación en el edificio

1.2.6. Estaciones de Trabajo

1.2.6.1. Memoria RAM

1.2.6.2. Disco Duro

1.2.6.3. Procesador

1.2.6.4. SO compatible, 32 bits o 64 bits

2. Modelo OSI

2.1. Define protocolos y diseño de redes

2.2. Desarrollado por la Organización Internacional de Estándares (ISO) en 1983

2.3. Documentado en el Estándar 7498

2.4. Capas del Modelo

2.4.1. Aplicación

2.4.1.1. Controla la interacción del SO y las Aplicaciones Cliente con la Red

2.4.2. Presentación

2.4.2.1. Interpreta la información de la capas inferiores y presenta al sistema

2.4.2.1.1. Compresión de Datos

2.4.2.1.2. descompresión de Datos

2.4.2.1.3. Cifrado y Descifrado de Datos

2.4.3. Sesión

2.4.3.1. Define la conexión entre cliente servidor

2.4.3.1.1. Control de Flujo

2.4.3.1.2. Procesamiento de Transacciones

2.4.3.1.3. Autenticación de Red

2.4.4. Transporte

2.4.4.1. Administra flujos de información entre nodos

2.4.4.1.1. (TCP)

2.4.4.1.2. (SPX)

2.4.5. Red

2.4.5.1. Define protocolos de paquete, enrutamiento fuente y destino.

2.4.5.1.1. (IP)

2.4.5.1.2. (IPX)

2.4.6. Enlace de Datos

2.4.6.1. Protocolos para la comunicación

2.4.6.1.1. Control de Enlace Lógico (LLC)

2.4.6.1.2. Control de Acceso al Medio (MAC)

2.4.7. Física

2.4.7.1. Medio de transmision

2.4.7.1.1. Half duplex

2.4.7.1.2. Full Duplex

2.5. Transporte de Datos

2.5.1. Envió

2.5.1.1. Fluyen desde la capa Aplicación a la capa Física

2.5.2. Recepción

2.5.2.1. Fluyen desde la capa Física a la de Aplicación para ser usados por el SO o los programas de aplicación.

2.5.3. Encapsulado de Datos

2.5.3.1. Encabezados

2.5.3.2. Datos

2.5.3.3. Info al fin de trama (trailers)

2.5.3.4. Preámbulos o Postambulos

3. Seguridad

3.1. Acceso restringido a información

3.2. Factores

3.2.1. Características del SO

3.2.2. Cableado

3.2.3. Estaciones de trabajo

3.2.4. Políticas de Seguridad

4. INTERNET

4.1. Conexión a servidor

4.1.1. (ISP)

4.1.2. DSL

4.1.3. ISDN

4.1.4. DS1

4.2. Router o Firewall

4.2.1. Filtrado de paquetes

5. WAN (Redes de área amplia)

5.1. Compone de varias LAN

5.1.1. Líneas telefónico privadas

5.1.2. Líneas privadas de transporte T1 o T3

5.1.3. Satélites privados

5.1.4. Red Privada Virtual

5.2. Compartir recursos entre LAN

6. Características

6.1. Recursos compartidos

6.1.1. Archivos

6.1.1.1. Configuración de permisos

6.1.1.2. Carpeta compartida

6.1.1.3. Edición o sólo lectura

6.1.2. Impresoras

6.1.2.1. Cola de impresión compartida

6.1.2.2. Conexión a red autónoma

6.1.2.3. Servidor impresión administrador

6.1.2.4. Servidor de impresión dedicado

6.1.3. Servicios de aplicacion

6.1.3.1. Programas de ofimatica

6.1.3.1.1. Excel

6.1.3.1.2. Poder Point

6.1.3.1.3. Word

6.1.3.1.4. Access

6.1.3.2. Reduce espació en las estaciones de trabajo

6.1.3.3. Respaldo e instalación de aplicaciones desde carpeta en Servidor

6.1.4. Correo electronico

6.1.4.1. Comunicación interna o externa

6.1.4.2. Basados en archivos

6.1.4.2.1. Archivos en locación compartida

6.1.4.3. cliente servidor

6.1.4.3.1. Más costosa

6.1.4.3.2. Comunicación por peticiones a servidor

6.1.5. Acceso remoto

6.1.5.1. Servicio de acceso remoto RAS

6.1.5.2. Acceso remoto dedicado

6.1.5.3. Mediante aplicación de acceso remoto

6.1.5.4. Red privada virtual (VPN)

6.1.5.5. Windows terminal Services

7. Relaciones de Red

7.1. Igual a igual

7.1.1. Computadoras ínter conectadas

7.1.1.1. Sin servidor

7.1.1.2. Comparten Recursos

7.1.1.3. Administran su Seguridad

7.1.1.4. Grupo local

7.1.1.5. Administración Descentralizada

7.1.2. Ventajas

7.1.2.1. Hardware más barato

7.1.2.2. Fácil administración

7.1.2.3. No necesita SO de red

7.1.2.4. Flexibilidad a fallas

7.1.3. Desventajas

7.1.3.1. Productividad variable por recursos compartidos

7.1.3.2. Baja seguridad

7.1.3.3. Difícil respaldar

7.1.3.4. Bajo control de versiones de documentos

7.2. Cliente-servidor

7.2.1. Computadoras a Servidor

7.2.1.1. Servidor dedicado

7.2.1.2. Recursos de servidor

7.2.1.3. Administración centralizada

7.2.2. Ventajas

7.2.2.1. Alta seguridad

7.2.2.2. Mejor desempeño por recursos simultáneos

7.2.2.3. Respaldo centralizado

7.2.2.4. Alta confiabilidad

7.2.3. Desventajas

7.2.3.1. Requiere Administración profesional

7.2.3.2. Hardware de alto desempeño y costo
